BURKHARD Sprühköpfe – Die sauberste Lösung

Seit 2011 sind wir Der Ansprechpartner wenn es um die perfekte Reinigung von Tanks und Behältern geht. Egal ob ein Standardsprühkopf benötigt wird, oder für spezielle Anforderungen eine Sonderlösung benötigt wird, wir realisieren es.

Standardsprühköpfe haben wir in den gängigsten Größen vorrätig, für Sondersprühköpfe können Sie aus unserem umfangreichen Datenmaterial wählen, oder wir konstruieren für Sie den richtigen Sprühkopf nach Ihren Vorgaben, wir fertigen zu 100% im eigenen Haus und können dadurch kurzfristige Liefertermine realisieren.

Durch unseren modernen Maschinenpark sind wir auch in der Lage Ihre CAD-Daten direkt zu verarbeiten. Edelstahl ist nicht gleich Edelstahl, gerade bei sensiblen Medien ist die Auswahl der richtigen Legierung Entscheidend für den Reinigungserfolg, lassen Sie sich gerne von uns beraten.

Ihre Ansprechpartner

Ansprechpartner Schweißtechnik

BURKHARD Vertriebs GmbH

Julius-Probst-Straße 7
D-87600 Kaufbeuren

Sprühköpfe für die CIP-Reinigung von Tanks und Behältern direkt vom Hersteller

  • BURKHARD Sprühköpfe kommen bei der Niederdruck-Innenreinigung von Behältern, Tanks, Gefäßen und Maschinen aller Art zum Einsatz
  • Haupteinsatzgebiete sind die Nahrungsmittelindustrie, Medizintechnik, Pharmazie, Biotechnologie und der allgemeine Maschinenbau
  • Der Reinigungseffekt wird durch die Beschwallung und Spülung der Behälterwände erreicht. Die Reinigungswirkung kann durch Beimischung von Reinigungsmitteln verstärkt werden, bei gleichzeitiger Verkürzung der Reinigungszeit

Unsere Leistungen

  • Produktion und Vertrieb von Sprühköpfen aus Edelstahl für den weltweiten Markt
  • Produkttest auf eigenem Prüfstand
  • Sonderkonstruktionen

Anwendungsbeispiele

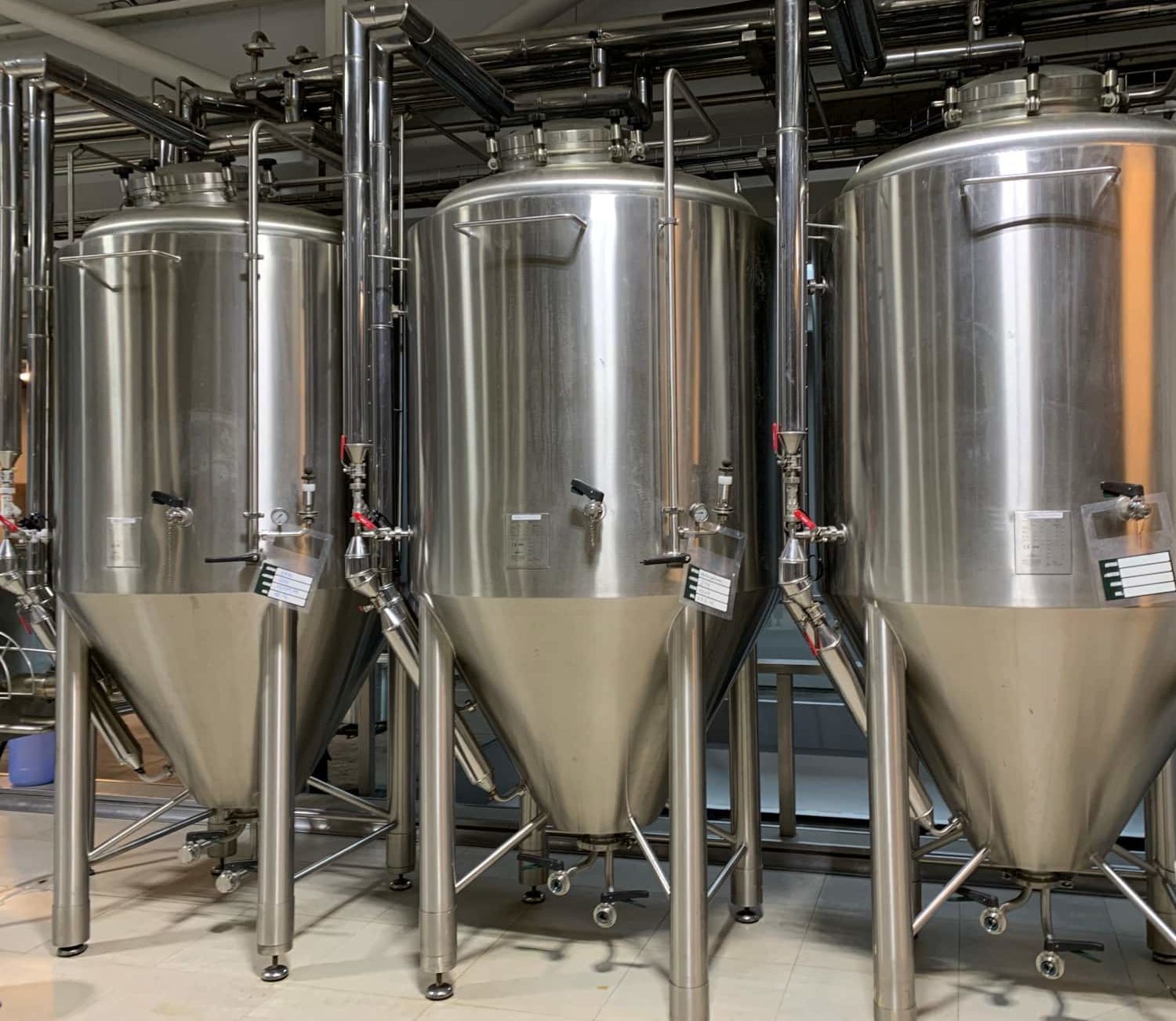

Beispiel für BURKHARD Sprühköpfe

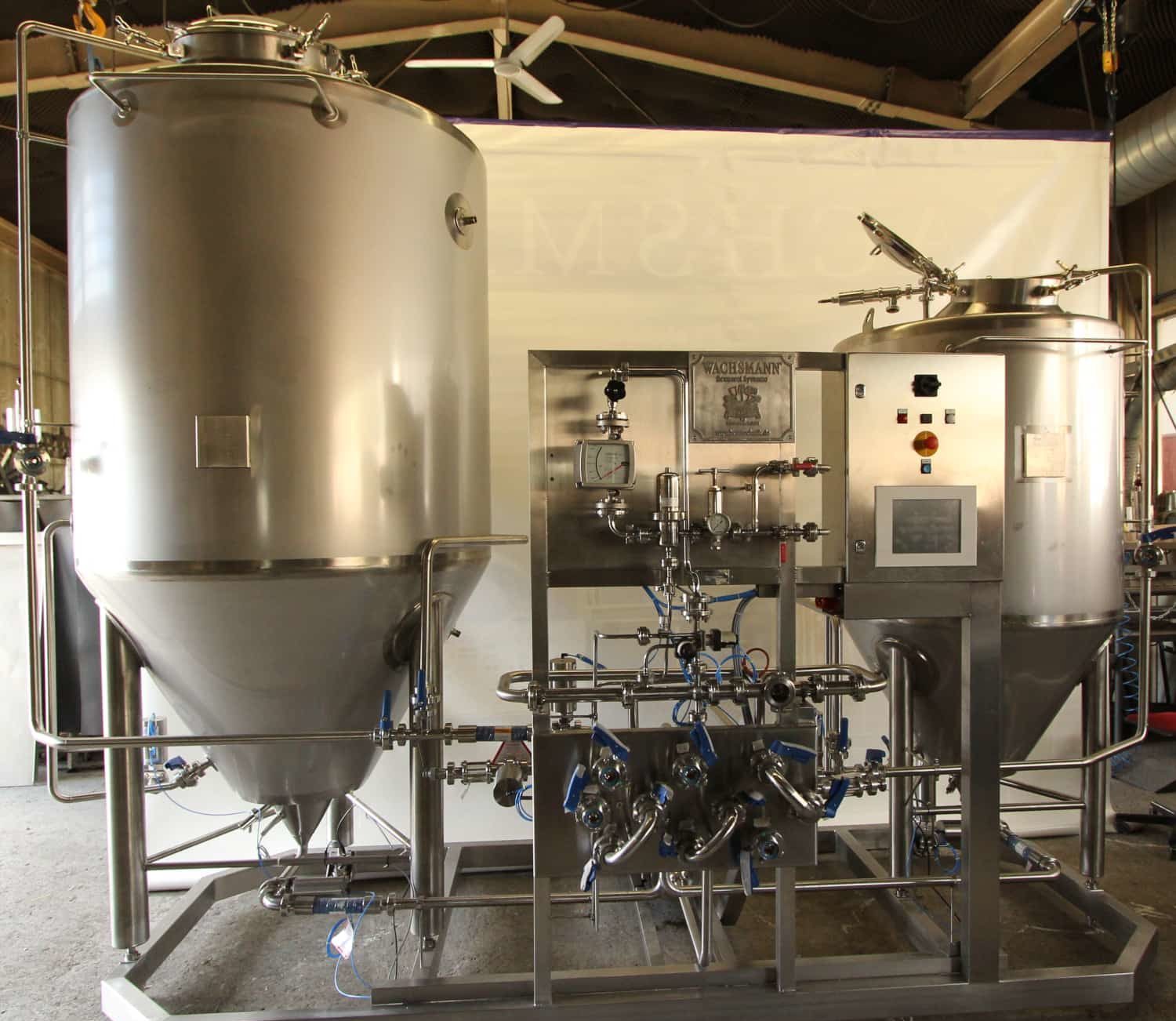

BURKHARD Spruehkopf Eine Anlage
Spruehkoepfe Tankreinigung BURKHARD Group

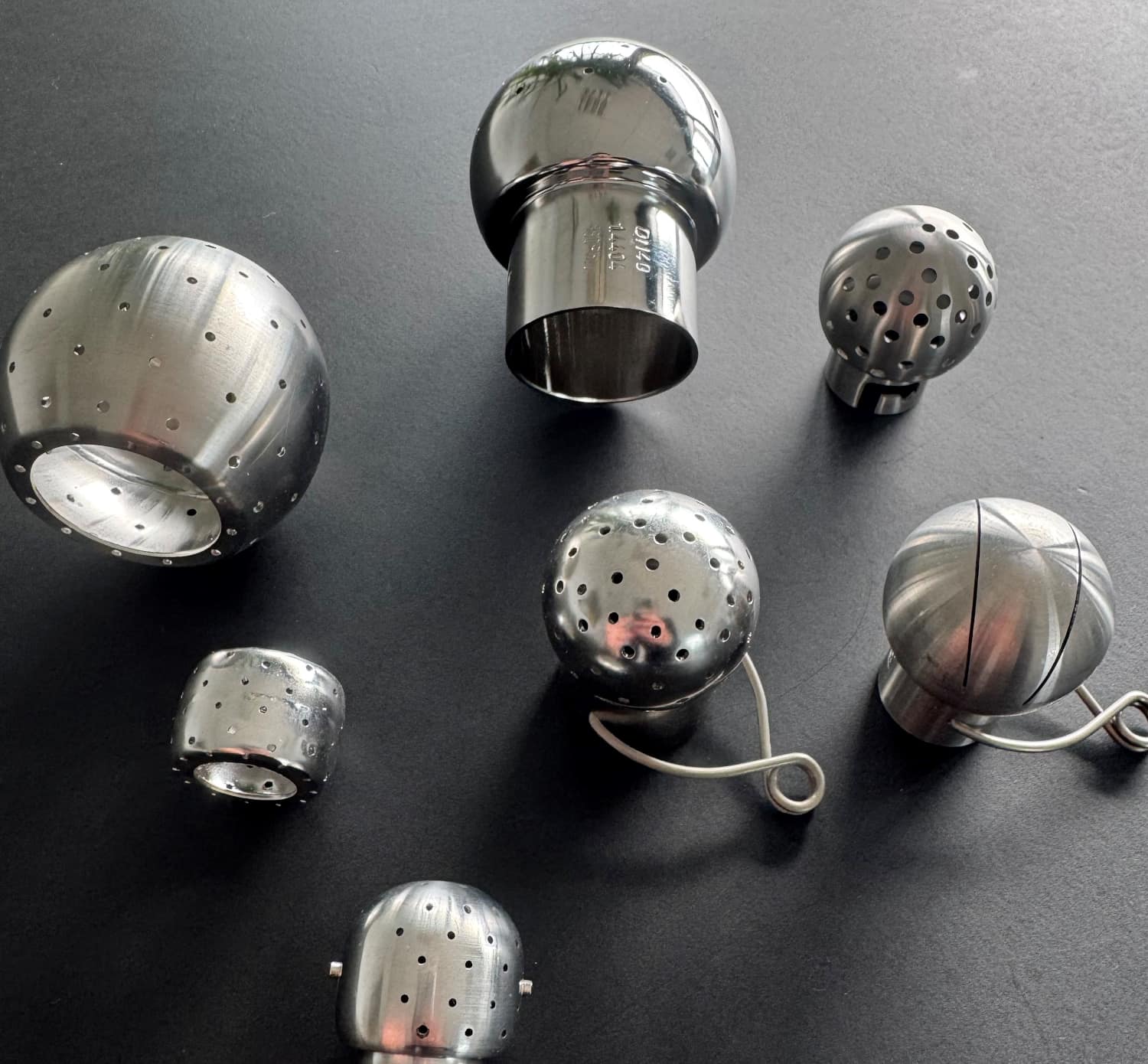

  • Standard Nennweiten
    DN8 DN10 DN15 DN20 DN25 DN32 DN40 DN50
  • Standard Sprühkopfwinkel

    360º Vollsprühwinkel

    270º Sprühwinkel nach oben – mit Ablaufloch

    180º Halbsprühwinkel nach oben

    180º Halbsprühwinkel nach unten

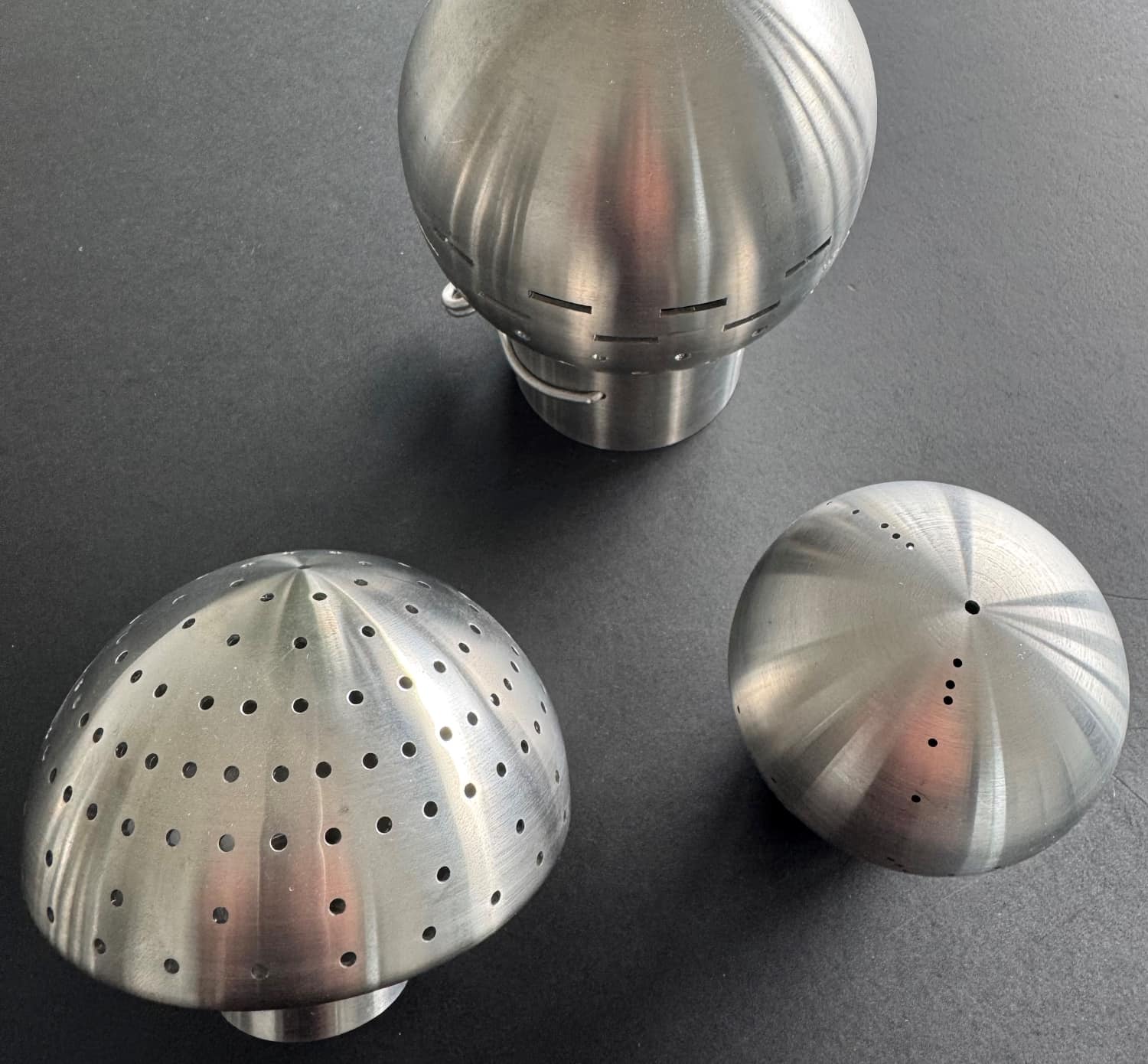

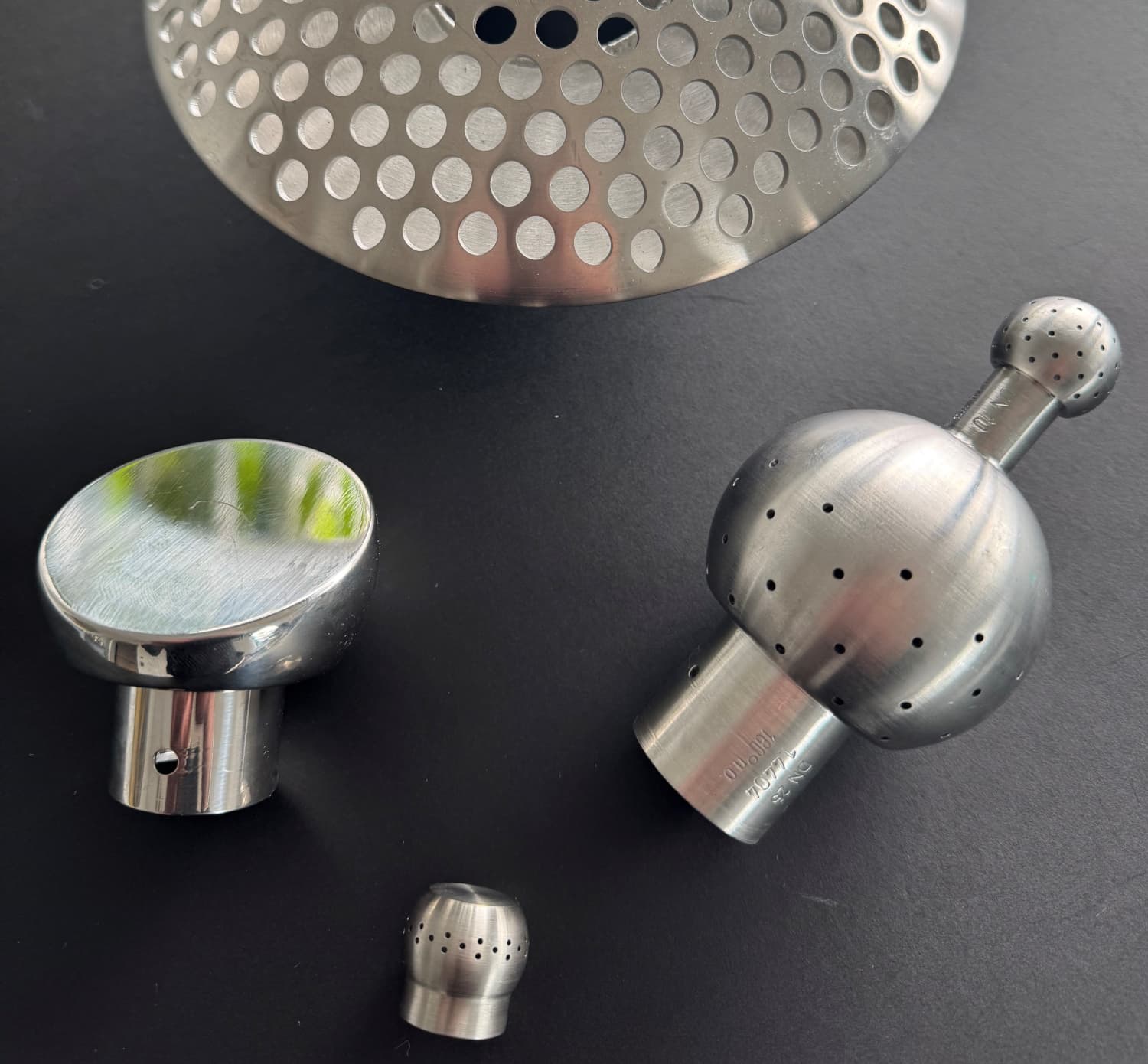

  • Sondersprühköpfe in nahezu allen Varianten möglich, für Ihren individuellen Bedarf
  • Adaptierung mit Steckverbindung oder Schraubverbindung oder Schweißverbindung
  • Gewindeadaptierung mit Gewinde ¼´´ ½´´ ¾´´ 3/8´´ 1´´ 1½´´ 2´´
  • Der eingebaute Sprühkopf hat einen Ringspalt zwischen Stutzen und bauseitigem Rohr zum Reinigen des Anschlussrohres in diesem Bereich
  • Der Sprühkopf ist im Standard für Anschlussrohre nach DIN 11850 Reihe 1 / 2 ausgelegt, Sonderkonstruktionen sind jederzeit möglich
  • Der Sprühkopf ist im Standard außen verschliffen i.d.R. mit einer Rauhigkeit von Ra0,2 – 0,3µm

Anwendungsbeispiele

Industrielle Lasermaschine zum Schneiden von Metall

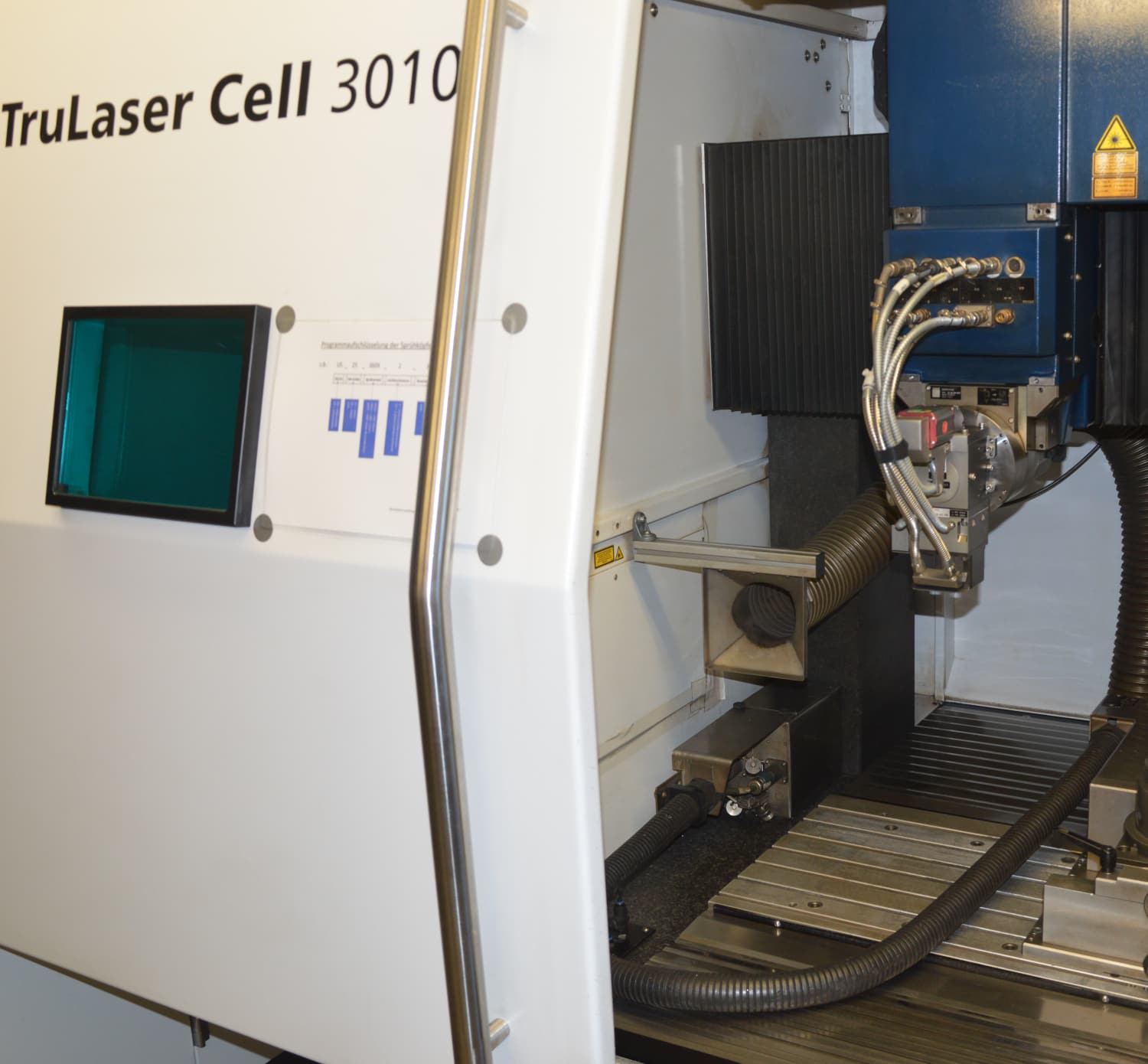

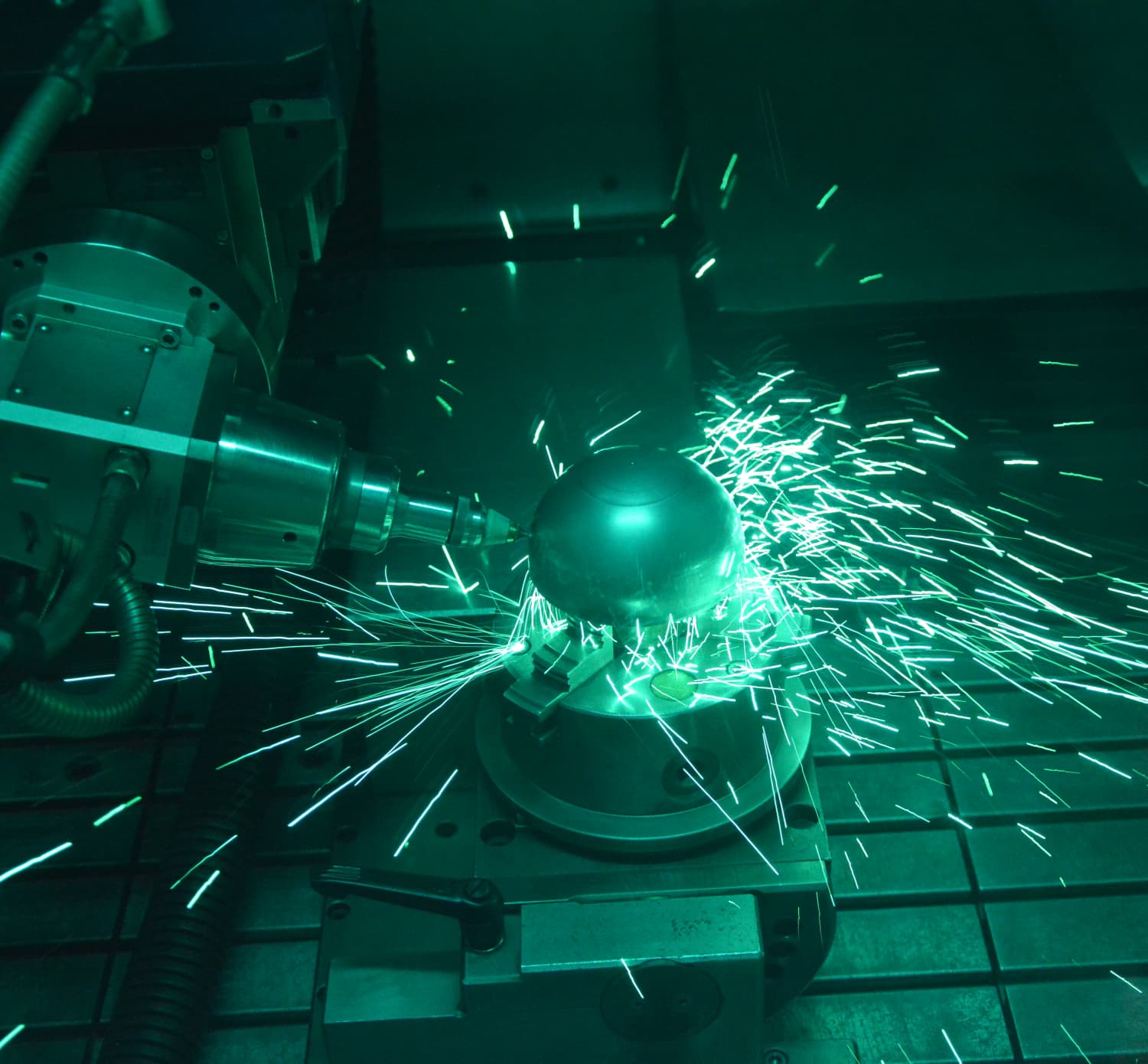

Bearbeitung eines Edelstahl-Sprühkopfes mit einem Laser

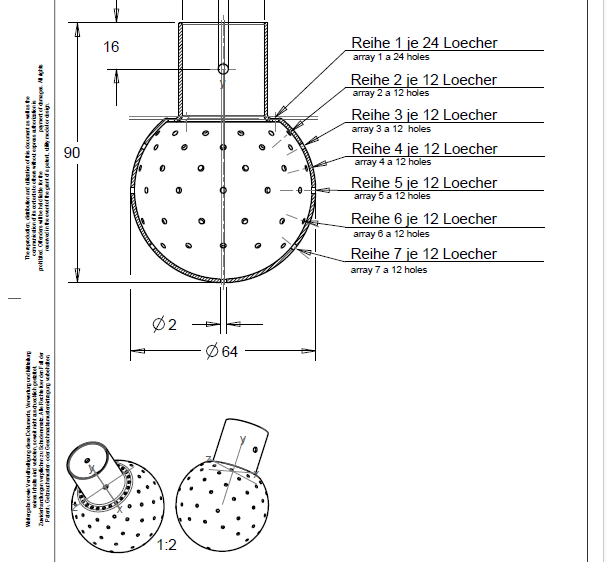

Eine Zeichnung Sprühkopf Sprayball
Technische Informationen BURKHARD Spruehkopf

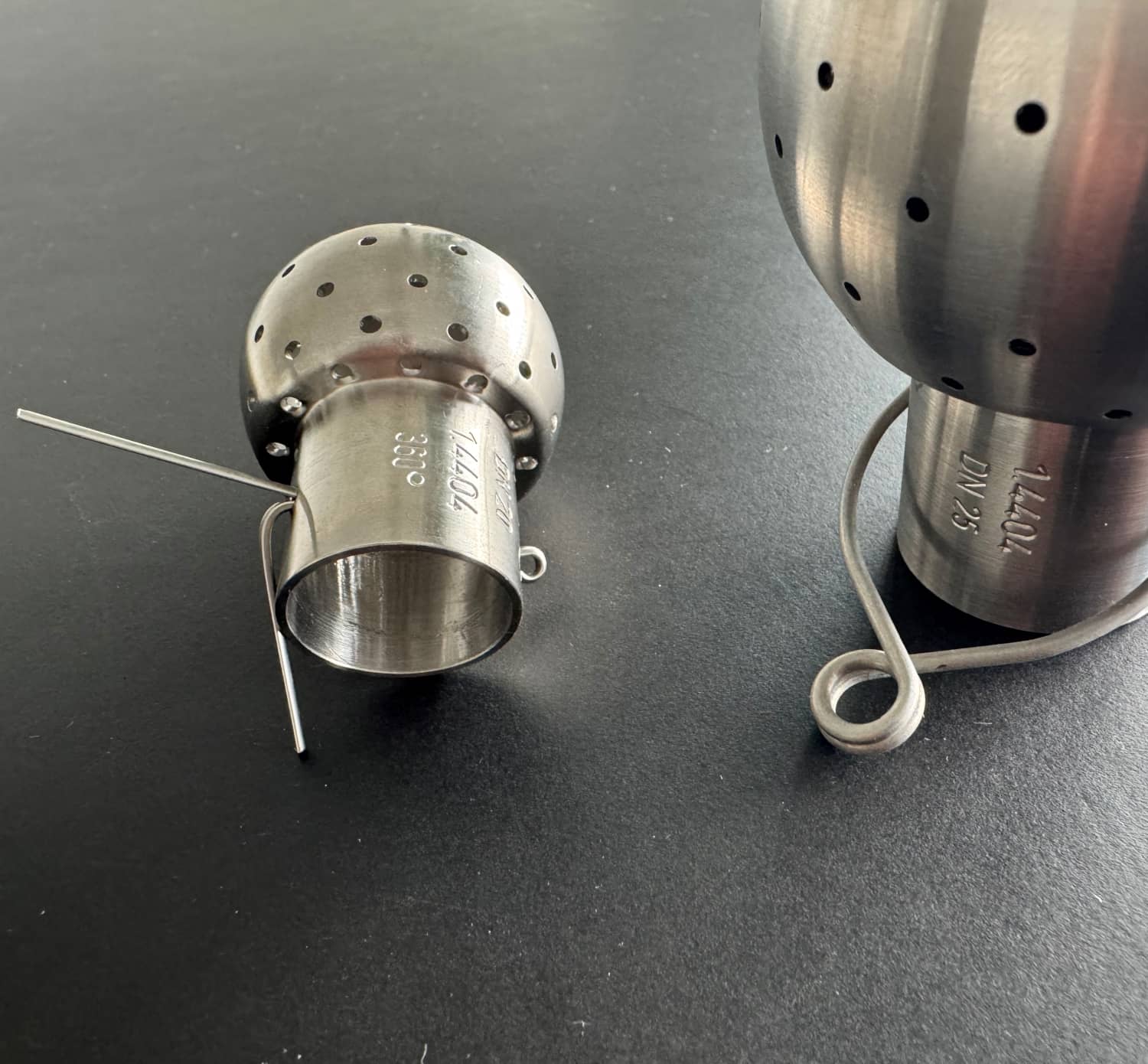

Statischer Sprühkopf mit Steckverbindung

Für die CIP-Reinigung von Behältern und Tanks.
Die Verbindung zwischen Zuführung und Sprühkopf wird wahlweise mit Splint oder Halteklammer gewährleistet.
Ihre optimale Wirkung zeigen unsere Sprühköpfe im Niederdruckbereich zwischen 1 bar und 2,5 bar.

Eine technische Zeichnung Sprühkopf

Technische Daten:

A:7,5 mm
ØB:8,2 mm
ØC:2,5 mm
ØD:20 mm
H:32,8 mm
Sicherung Splint:0,8 mm

Auswahl Sprühwinkel:

Angaben zum gewählten Sprühkopf:

ØE = 0,8 mm:
Durchfluß bei 1,0bar:~0,7 m³/h
Durchfluß bei 2,5bar:nicht geeignet
Sprühkreis Ø:~0,4 m
Eine technische Zeichnung Sprühkopf

Technische Daten:

A:8,5 mm
ØB:12,3 mm
ØC:2,5 mm
ØD:24 mm
H:37 mm
Sicherung Splint:1,8 mm

Auswahl Sprühwinkel:

Angaben zum gewählten Sprühkopf:

ØE = 1,2 mm:
Durchfluß bei 1,0bar:~2,4 m³/h
Durchfluß bei 2,5bar:nicht geeignet
Sprühkreis Ø:~0,8 m
Eine technische Zeichnung Sprühkopf

Technische Daten:

A:9 mm
ØB:18,3 mm
ØC:2,5 mm
ØD:30 mm
H:38,5 mm
Sicherung Splint:2,2 mm
Sicherung Klammer:2,0 mm

Auswahl Sprühwinkel:

Angaben zum gewählten Sprühkopf:

ØE = 1,3 mm:
Durchfluß bei 1,0bar:~4 m³/h
Durchfluß bei 2,5bar:nicht geeignet
Sprühkreis Ø:~1,5 m

Angaben zum gewählten Sprühkopf:

ØE = 1,3 mm:
Durchfluß bei 1,0bar:~3 m³/h
Durchfluß bei 2,5bar:nicht geeignet
Sprühkreis Ø:~1,5 m

Angaben zum gewählten Sprühkopf:

ØE = 1,3 mm:
Durchfluß bei 1,0bar:~2 m³/h
Durchfluß bei 2,5bar:nicht geeignet
Sprühkreis Ø:~1,5 m

Angaben zum gewählten Sprühkopf:

ØE = 1,3 mm:
Durchfluß bei 1,0bar:~2 m³/h
Durchfluß bei 2,5bar:nicht geeignet
Sprühkreis Ø:~1,5 m
Eine technische Zeichnung Sprühkopf

Technische Daten:

A:11 mm
ØB:22,3 mm
ØC:2,5 / 3,5 mm
ØD:39 mm
H:53 mm
Sicherung Splint:2,8 mm
Sicherung Klammer:2,0 mm

Auswahl Sprühwinkel:

Angaben zum gewählten Sprühkopf:

ØE = 2,0 mm:
Durchfluß bei 1,0bar:~8 m³/h
Durchfluß bei 2,5bar:~13 m³/h
Sprühkreis Ø:~2,5 m

Angaben zum gewählten Sprühkopf:

ØE = 2,0 mm:
Durchfluß bei 1,0bar:~8 m³/h
Durchfluß bei 2,5bar:~12 m³/h
Sprühkreis Ø:~2,5 m

Angaben zum gewählten Sprühkopf:

ØE = 2,0 mm:
Durchfluß bei 1,0bar:~5 m³/h
Durchfluß bei 2,5bar:~9 m³/h
Sprühkreis Ø:~2,5 m

Angaben zum gewählten Sprühkopf:

ØE = 2,0 mm:
Durchfluß bei 1,0bar:~6 m³/h
Durchfluß bei 2,5bar:~9 m³/h
Sprühkreis Ø:~2,5 m
Eine technische Zeichnung Sprühkopf

Technische Daten:

A:16 mm
ØB:28,3 mm
ØC:3 mm
ØD:64 mm
H:84,5 mm
Sicherung Splint:2,2 mm
Sicherung Klammer:2,0 mm

Auswahl Sprühwinkel:

Angaben zum gewählten Sprühkopf:

ØE = 2,0 mm:
Durchfluß bei 1,0bar:~11m³/h
Durchfluß bei 2,5bar:~17 m³/h
Sprühkreis Ø:~3 m

Angaben zum gewählten Sprühkopf:

ØE = 2,0 mm:
Durchfluß bei 1,0bar:~11 m³/h
Durchfluß bei 2,5bar:~17 m³/h
Sprühkreis Ø:~3 m

Angaben zum gewählten Sprühkopf:

ØE = 2,0 mm:
Durchfluß bei 1,0bar:~9 m³/h
Durchfluß bei 2,5bar:~14 m³/h
Sprühkreis Ø:~3 m

Angaben zum gewählten Sprühkopf:

ØE = 2,0 mm:
Durchfluß bei 1,0bar:~7 m³/h
Durchfluß bei 2,5bar:~11 m³/h
Sprühkreis Ø:~3 m
Eine technische Zeichnung Sprühkopf

Technische Daten:

A:16 mm
ØB:28,3 mm
ØC:3 mm
ØD:64 mm
H:84,5 mm
Sicherung Splint:2,2 mm
Sicherung Klammer:2,0 mm

Auswahl Sprühwinkel:

Angaben zum gewählten Sprühkopf:

ØE = 3,0 mm:
Durchfluß bei 1,0bar:~18 m³/h
Durchfluß bei 2,5bar:~28 m³/h
Sprühkreis Ø:~4 m

Angaben zum gewählten Sprühkopf:

ØE = 3,0 mm:
Durchfluß bei 1,0bar:~16 m³/h
Durchfluß bei 2,5bar:~26 m³/h
Sprühkreis Ø:~4 m

Angaben zum gewählten Sprühkopf:

ØE = 3,0 mm:
Durchfluß bei 1,0bar:~14 m³/h
Durchfluß bei 2,5bar:~23 m³/h
Sprühkreis Ø:~4 m

Angaben zum gewählten Sprühkopf:

ØE = 3,0 mm:
Durchfluß bei 1,0bar:~12 m³/h
Durchfluß bei 2,5bar:~19 m³/h
Sprühkreis Ø:~4 m
Eine technische Zeichnung Sprühkopf

Technische Daten:

A:16 mm
ØB:34,3 mm
ØC:2,5 / 3,5 mm
ØD:64 mm
H:80,5 mm
Sicherung Splint:2,8 mm
Sicherung Klammer:2,0 mm

Auswahl Sprühwinkel:

Angaben zum gewählten Sprühkopf:

ØE = 2,0 mm:
Durchfluß bei 1,0bar:~13 m³/h
Durchfluß bei 2,5bar:~20 m³/h
Sprühkreis Ø:~3,5 m

Angaben zum gewählten Sprühkopf:

ØE = 2,0 mm:
Durchfluß bei 1,0bar:~11 m³/h
Durchfluß bei 2,5bar:~18 m³/h
Sprühkreis Ø:~3,5 m

Angaben zum gewählten Sprühkopf:

ØE = 2,0 mm:
Durchfluß bei 1,0bar:~10 m³/h
Durchfluß bei 2,5bar:~16 m³/h
Sprühkreis Ø:~3,5 m

Angaben zum gewählten Sprühkopf:

ØE = 2,0 mm:
Durchfluß bei 1,0bar:~8 m³/h
Durchfluß bei 2,5bar:~13 m³/h
Sprühkreis Ø:~3,5 m
Eine technische Zeichnung Sprühkopf

Technische Daten:

A:16 mm
ØB:34,3 mm
ØC:2,5 / 3,5 mm
ØD:64 mm
H:80,5 mm
Sicherung Splint:2,8 mm
Sicherung Klammer:2,0 mm

Auswahl Sprühwinkel:

Angaben zum gewählten Sprühkopf:

ØE = 3,0 mm:
Durchfluß bei 1,0bar:~21 m³/h
Durchfluß bei 2,5bar:~34 m³/h
Sprühkreis Ø:~4 m

Angaben zum gewählten Sprühkopf:

ØE = 3,0 mm:
Durchfluß bei 1,0bar:~21 m³/h
Durchfluß bei 2,5bar:~33 m³/h
Sprühkreis Ø:~4 m

Angaben zum gewählten Sprühkopf:

ØE = 3,0 mm:
Durchfluß bei 1,0bar:~17 m³/h
Durchfluß bei 2,5bar:~26 m³/h
Sprühkreis Ø:~4 m

Angaben zum gewählten Sprühkopf:

ØE = 3,0 mm:
Durchfluß bei 1,0bar:~14 m³/h
Durchfluß bei 2,5bar:~23 m³/h
Sprühkreis Ø:~4 m
Eine technische Zeichnung Sprühkopf

Technische Daten:

A:18 mm
ØB:40,3 mm
ØC:2,5 / 3,5 mm
ØD:64 mm
H:79,5 mm
Sicherung Splint:2,8 mm
Sicherung Klammer:2,0 mm

Auswahl Sprühwinkel:

Angaben zum gewählten Sprühkopf:

ØE = 2,0 mm:
Durchfluß bei 1,0bar:~11 m³/h
Durchfluß bei 2,5bar:~19 m³/h
Sprühkreis Ø:~3,5 m

Angaben zum gewählten Sprühkopf:

ØE = 2,0 mm:
Durchfluß bei 1,0bar:~11 m³/h
Durchfluß bei 2,5bar:~16 m³/h
Sprühkreis Ø:~3,5 m

Angaben zum gewählten Sprühkopf:

ØE = 2,0 mm:
Durchfluß bei 1,0bar:~10 m³/h
Durchfluß bei 2,5bar:~15 m³/h
Sprühkreis Ø:~3,5 m

Angaben zum gewählten Sprühkopf:

ØE = 2,0 mm:
Durchfluß bei 1,0bar:~11 m³/h
Durchfluß bei 2,5bar:~16 m³/h
Sprühkreis Ø:~3,5 m
Eine technische Zeichnung Sprühkopf

Technische Daten:

A:18 mm
ØB:40,3 mm
ØC:2,5 / 3,5 mm
ØD:64 mm
H:79,5 mm
Sicherung Splint:2,8 mm
Sicherung Klammer:2,0 mm

Auswahl Sprühwinkel:

Angaben zum gewählten Sprühkopf:

ØE = 3,0 mm:
Durchfluß bei 1,0bar:~22 m³/h
Durchfluß bei 2,5bar:~36 m³/h
Sprühkreis Ø:~4 m

Angaben zum gewählten Sprühkopf:

ØE = 3,0 mm:
Durchfluß bei 1,0bar:~20 m³/h
Durchfluß bei 2,5bar:~33 m³/h
Sprühkreis Ø:~4 m

Angaben zum gewählten Sprühkopf:

ØE = 3,0 mm:
Durchfluß bei 1,0bar:~15 m³/h
Durchfluß bei 2,5bar:~24 m³/h
Sprühkreis Ø:~4 m

Angaben zum gewählten Sprühkopf:

ØE = 3,0 mm:
Durchfluß bei 1,0bar:~14 m³/h
Durchfluß bei 2,5bar:~23 m³/h
Sprühkreis Ø:~4 m
Eine technische Zeichnung Sprühkopf

Technische Daten:

A:25 mm
ØB:52,3 mm
ØC:3,5 / 3,5 mm
ØD:90 mm
H:118 mm
Sicherung Splint:2,8 mm
Sicherung Klammer:2,5 mm

Auswahl Sprühwinkel:

Angaben zum gewählten Sprühkopf:

ØE = 2,2 mm:
Durchfluß bei 1,0bar:~28 m³/h
Durchfluß bei 2,5bar:~42 m³/h
Sprühkreis Ø:~5 m

Angaben zum gewählten Sprühkopf:

ØE = 2,2 mm:
Durchfluß bei 1,0bar:~27 m³/h
Durchfluß bei 2,5bar:~42 m³/h
Sprühkreis Ø:~5 m

Angaben zum gewählten Sprühkopf:

ØE = 2,2 mm:
Durchfluß bei 1,0bar:~20 m³/h
Durchfluß bei 2,5bar:~30 m³/h
Sprühkreis Ø:~5 m

Angaben zum gewählten Sprühkopf:

ØE = 2,2 mm:
Durchfluß bei 1,0bar:~17 m³/h
Durchfluß bei 2,5bar:~27 m³/h
Sprühkreis Ø:~5 m
Eine technische Zeichnung Sprühkopf

Technische Daten:

A:25 mm
ØB:52,3 mm
ØC:3,5 / 3,5 mm
ØD:90 mm
H:118 mm
Sicherung Splint:2,8 mm
Sicherung Klammer:2,5 mm

Auswahl Sprühwinkel:

Angaben zum gewählten Sprühkopf:

ØE = 3,0 mm:
Durchfluß bei 1,0bar:~49 m³/h
Durchfluß bei 2,5bar:~69 m³/h
Sprühkreis Ø:~6 m

Angaben zum gewählten Sprühkopf:

ØE = 3,0 mm:
Durchfluß bei 1,0bar:~45 m³/h
Durchfluß bei 2,5bar:~67 m³/h
Sprühkreis Ø:~6 m

Angaben zum gewählten Sprühkopf:

ØE = 3,0 mm:
Durchfluß bei 1,0bar:~31 m³/h
Durchfluß bei 2,5bar:~51 m³/h
Sprühkreis Ø:~6 m

Angaben zum gewählten Sprühkopf:

ØE = 3,0 mm:
Durchfluß bei 1,0bar:~30 m³/h
Durchfluß bei 2,5bar:~49 m³/h
Sprühkreis Ø:~6 m

Anwendungsbeispiele

Sprühkopf mit Steckverbindung BURKHARD Group

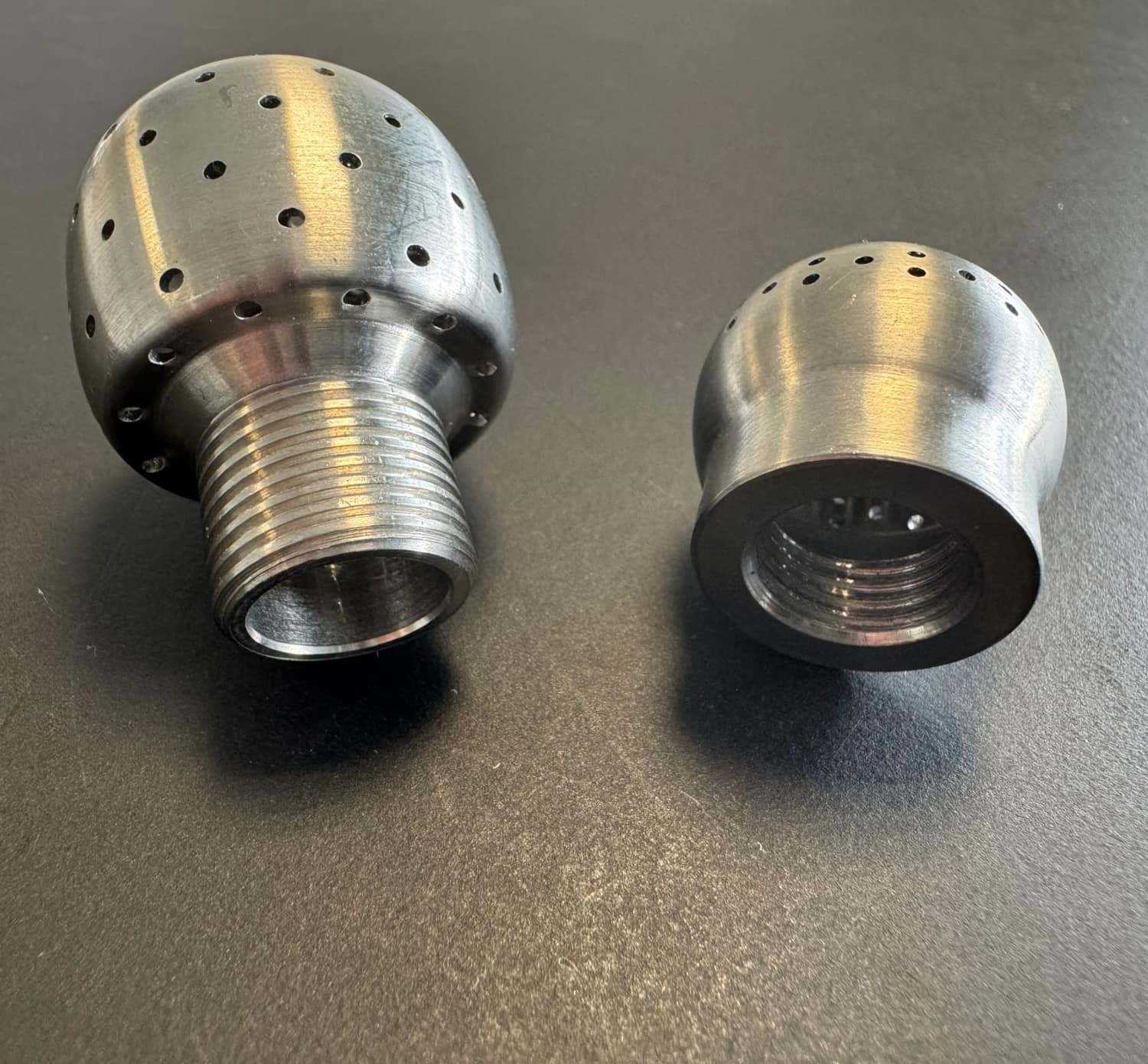

Statischer Sprühkopf mit Schraubverbindung

Für die CIP-Reinigung von Behältern und Tanks.
Die Verbindung zwischen Zuführung und Sprühkopf wird mit einer Schraubverbindung gewährleistet.
Ihre optimale Wirkung zeigen unsere Sprühköpfe im Niederdruckbereich zwischen 1 bar und 2,5 bar.

Eine technische Zeichnung Sprühkopf mit Schraubverbindung

Technische Daten:

B:1/4"
ØD:30 mm
H:39,2 mm

Auswahl Sprühwinkel:

Angaben zum gewählten Sprühkopf:

ØE = 1,3 mm:
Durchfluß bei 1,0bar:~3,2 m³/h
Durchfluß bei 2,5bar:nicht geeignet
Sprühkreis Ø:~1,5 m

Angaben zum gewählten Sprühkopf:

ØE = 1,3 mm:
Durchfluß bei 1,0bar:~2,6 m³/h
Durchfluß bei 2,5bar:nicht geeignet
Sprühkreis Ø:~1,5 m

Angaben zum gewählten Sprühkopf:

ØE = 1,3 mm:
Durchfluß bei 1,0bar:~2,3 m³/h
Durchfluß bei 2,5bar:nicht geeignet
Sprühkreis Ø:~1,5 m

Angaben zum gewählten Sprühkopf:

ØE = 1,3 mm:
Durchfluß bei 1,0bar:~2,1 m³/h
Durchfluß bei 2,5bar:nicht geeignet
Sprühkreis Ø:~1,5 m
Eine technische Zeichnung Sprühkopf mit Schraubverbindung

Technische Daten:

B:3/8"
ØD:30 mm
H:39,5 mm

Auswahl Sprühwinkel:

Angaben zum gewählten Sprühkopf:

ØE = 1,3 mm:
Durchfluß bei 1,0bar:~3,4 m³/h
Durchfluß bei 2,5bar:nicht geeignet
Sprühkreis Ø:~1,5 m

Angaben zum gewählten Sprühkopf:

ØE = 1,3 mm:
Durchfluß bei 1,0bar:~2,8 m³/h
Durchfluß bei 2,5bar:nicht geeignet
Sprühkreis Ø:~1,5 m

Angaben zum gewählten Sprühkopf:

ØE = 1,3 mm:
Durchfluß bei 1,0bar:~2,3 m³/h
Durchfluß bei 2,5bar:nicht geeignet
Sprühkreis Ø:~1,5 m

Angaben zum gewählten Sprühkopf:

ØE = 1,3 mm:
Durchfluß bei 1,0bar:~2,2 m³/h
Durchfluß bei 2,5bar:nicht geeignet
Sprühkreis Ø:~1,5 m
Eine technische Zeichnung Sprühkopf mit Schraubverbindung

Technische Daten:

B:1/2"
ØD:40 mm
H:49,5 mm

Auswahl Sprühwinkel:

Angaben zum gewählten Sprühkopf:

ØE = 2,0 mm:
Durchfluß bei 1,0bar:~7,7 m³/h
Durchfluß bei 2,5bar:~11,6 m³/h
Sprühkreis Ø:~2,5 m

Angaben zum gewählten Sprühkopf:

ØE = 2,0 mm:
Durchfluß bei 1,0bar:~7,1 m³/h
Durchfluß bei 2,5bar:~10,4 m³/h
Sprühkreis Ø:~2,5 m

Angaben zum gewählten Sprühkopf:

ØE = 2,0 mm:
Durchfluß bei 1,0bar:~5,2 m³/h
Durchfluß bei 2,5bar:~7,7 m³/h
Sprühkreis Ø:~2,5 m

Angaben zum gewählten Sprühkopf:

ØE = 2,0 mm:
Durchfluß bei 1,0bar:~5,1 m³/h
Durchfluß bei 2,5bar:~7,7 m³/h
Sprühkreis Ø:~2,5 m
Eine technische Zeichnung Sprühkopf mit Schraubverbindung

Technische Daten:

B:3/4"
ØD:64 mm
H:81 mm

Auswahl Sprühwinkel:

Angaben zum gewählten Sprühkopf:

ØE = 2,0 mm:
Durchfluß bei 1,0bar:~8,5 m³/h
Durchfluß bei 2,5bar:~12,9 m³/h
Sprühkreis Ø:~3 m

Angaben zum gewählten Sprühkopf:

ØE = 2,0 mm:
Durchfluß bei 1,0bar:~6,8 m³/h
Durchfluß bei 2,5bar:~10,4 m³/h
Sprühkreis Ø:~3 m

Angaben zum gewählten Sprühkopf:

ØE = 2,0 mm:
Durchfluß bei 1,0bar:~5,2 m³/h
Durchfluß bei 2,5bar:~7,9 m³/h
Sprühkreis Ø:~3 m

Angaben zum gewählten Sprühkopf:

ØE = 2,0 mm:
Durchfluß bei 1,0bar:~4,7 m³/h
Durchfluß bei 2,5bar:~7,1 m³/h
Sprühkreis Ø:~3 m
Eine technische Zeichnung Sprühkopf mit Schraubverbindung

Technische Daten:

B:1"
ØD:64 mm
H:80,5 mm

Auswahl Sprühwinkel:

Angaben zum gewählten Sprühkopf:

ØE = 2,0 mm:
Durchfluß bei 1,0bar:~8,1 m³/h
Durchfluß bei 2,5bar:~12,2 m³/h
Sprühkreis Ø:~4 m

Angaben zum gewählten Sprühkopf:

ØE = 2,0 mm:
Durchfluß bei 1,0bar:~7,2 m³/h
Durchfluß bei 2,5bar:~10,9 m³/h
Sprühkreis Ø:~4 m

Angaben zum gewählten Sprühkopf:

ØE = 2,0 mm:
Durchfluß bei 1,0bar:~5 m³/h
Durchfluß bei 2,5bar:~7,4 m³/h
Sprühkreis Ø:~4 m

Angaben zum gewählten Sprühkopf:

ØE = 2,0 mm:
Durchfluß bei 1,0bar:~4,7 m³/h
Durchfluß bei 2,5bar:~7,2 m³/h
Sprühkreis Ø:~4 m
Eine technische Zeichnung Sprühkopf mit Schraubverbindung

Technische Daten:

B:1 1/2"
ØD:90 mm
H:104 mm

Auswahl Sprühwinkel:

Angaben zum gewählten Sprühkopf:

ØE = 2,2 mm:
Durchfluß bei 1,0bar:~23,6 m³/h
Durchfluß bei 2,5bar:~ - m³/h
Sprühkreis Ø:~3,5 m

Angaben zum gewählten Sprühkopf:

ØE = 2,2 mm:
Durchfluß bei 1,0bar:~22 m³/h
Durchfluß bei 2,5bar:~ - m³/h
Sprühkreis Ø:~3,5 m

Angaben zum gewählten Sprühkopf:

ØE = 2,2 mm:
Durchfluß bei 1,0bar:~12,5 m³/h
Durchfluß bei 2,5bar:~ - m³/h
Sprühkreis Ø:~3,5 m

Angaben zum gewählten Sprühkopf:

ØE = 2,2 mm:
Durchfluß bei 1,0bar:~17,9 m³/h
Durchfluß bei 2,5bar:~ - m³/h
Sprühkreis Ø:~3,5 m
Eine technische Zeichnung Sprühkopf mit Schraubverbindung

Technische Daten:

B:2"
ØD:90 mm
H:116 mm

Auswahl Sprühwinkel:

Angaben zum gewählten Sprühkopf:

ØE = 2,2 mm:
Durchfluß bei 1,0bar:~22,4 m³/h
Durchfluß bei 2,5bar:~ - m³/h
Sprühkreis Ø:~4 m

Angaben zum gewählten Sprühkopf:

ØE = 2,2 mm:
Durchfluß bei 1,0bar:~21,7 m³/h
Durchfluß bei 2,5bar:~ - m³/h
Sprühkreis Ø:~4 m

Angaben zum gewählten Sprühkopf:

ØE = 2,2 mm:
Durchfluß bei 1,0bar:~12,8 m³/h
Durchfluß bei 2,5bar:~ - m³/h
Sprühkreis Ø:~4 m

Angaben zum gewählten Sprühkopf:

ØE = 2,2 mm:
Durchfluß bei 1,0bar:~17,9 m³/h
Durchfluß bei 2,5bar:~ - m³/h
Sprühkreis Ø:~4 m

Anwendungsbeispiele

Sprühköpfen mit Schraubverbindung BURKHARD Group

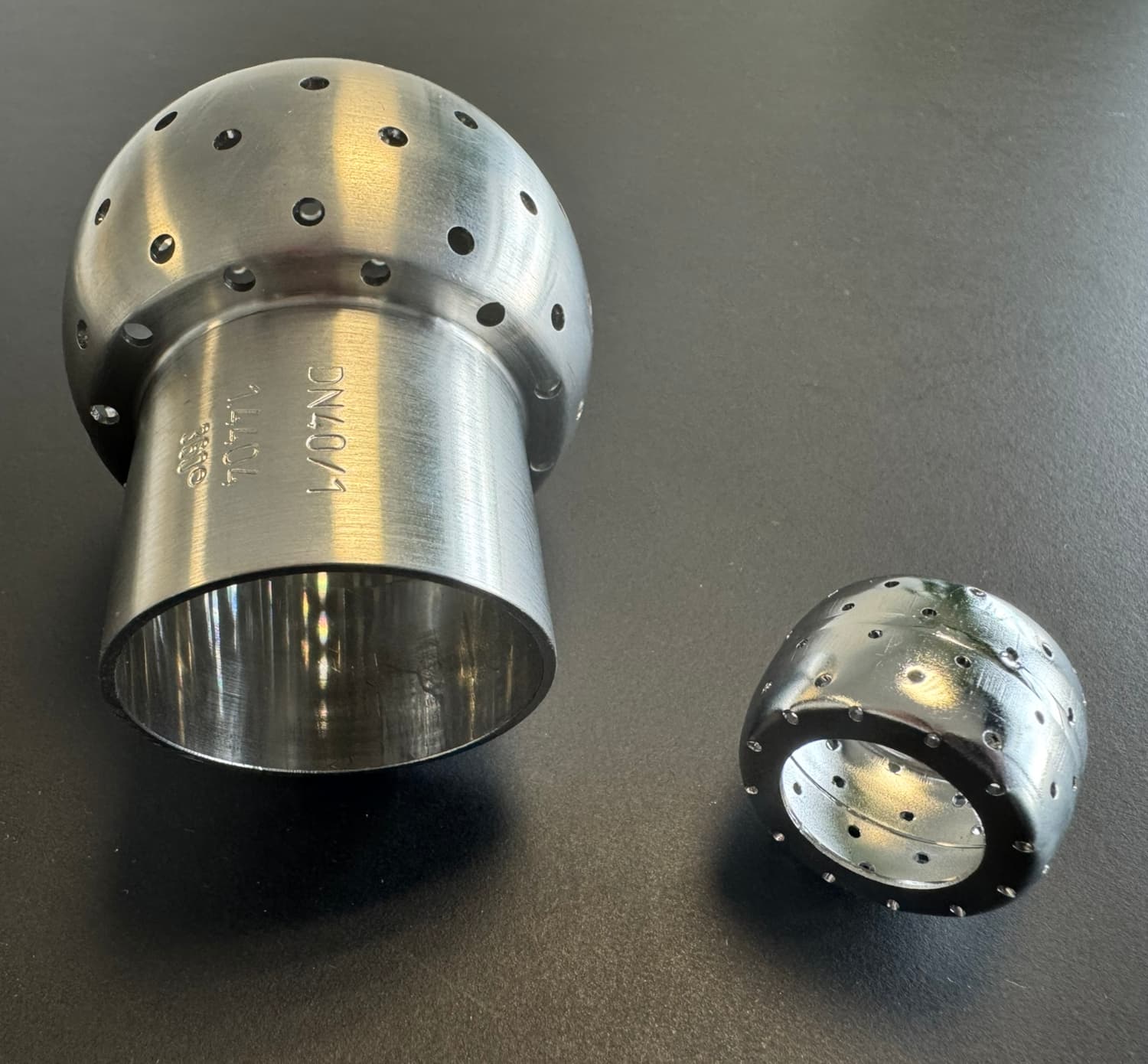

Statischer Sprühkopf zum Anschweißen

Für die CIP-Reinigung von Behältern und Tanks.
Die Verbindung zwischen Zuführung und Sprühkopf muss angeschweißt werden.
Ihre optimale Wirkung zeigen unsere Sprühköpfe im Niederdruckbereich zwischen 1 bar und 2,5 bar.

Eine technische Zeichnung Sprühkopf mit Schweißstutzen

Technische Daten:

ØB:8,2 mm
ØD:20 mm
H:32,8 mm

Auswahl Sprühwinkel:

Angaben zum gewählten Sprühkopf:

ØE = 0,8 mm:
Durchfluß bei 1,0bar:~0,7 m³/h
Durchfluß bei 2,5bar:nicht geeignet
Sprühkreis Ø:~0,4 m
Eine technische Zeichnung Sprühkopf mit Schweißstutzen

Technische Daten:

ØB:12,3 mm
ØD:24 mm
H:37 mm

Auswahl Sprühwinkel:

Angaben zum gewählten Sprühkopf:

ØE = 1,2 mm:
Durchfluß bei 1,0bar:~2,4 m³/h
Durchfluß bei 2,5bar:nicht geeignet
Sprühkreis Ø:~0,8 m
Eine technische Zeichnung Sprühkopf mit Schweißstutzen

Technische Daten:

ØB:18,3 mm
ØD:30 mm
H:38,5 mm

Auswahl Sprühwinkel:

Angaben zum gewählten Sprühkopf:

ØE = 1,3 mm:
Durchfluß bei 1,0bar:~4 m³/h
Durchfluß bei 2,5bar:nicht geeignet
Sprühkreis Ø:~1,5 m

Angaben zum gewählten Sprühkopf:

ØE = 1,3 mm:
Durchfluß bei 1,0bar:~3 m³/h
Durchfluß bei 2,5bar:nicht geeignet
Sprühkreis Ø:~1,5 m

Angaben zum gewählten Sprühkopf:

ØE = 1,3 mm:
Durchfluß bei 1,0bar:~2 m³/h
Durchfluß bei 2,5bar:nicht geeignet
Sprühkreis Ø:~1,5 m

Angaben zum gewählten Sprühkopf:

ØE = 1,3 mm:
Durchfluß bei 1,0bar:~2 m³/h
Durchfluß bei 2,5bar:nicht geeignet
Sprühkreis Ø:~1,5 m
Eine technische Zeichnung Sprühkopf mit Schweißstutzen

Technische Daten:

ØB:22,3 mm
ØD:39 mm
H:53 mm

Auswahl Sprühwinkel:

Angaben zum gewählten Sprühkopf:

ØE = 2,0 mm:
Durchfluß bei 1,0bar:~8 m³/h
Durchfluß bei 2,5bar:~13 m³/h
Sprühkreis Ø:~2,5 m

Angaben zum gewählten Sprühkopf:

ØE = 2,0 mm:
Durchfluß bei 1,0bar:~8 m³/h
Durchfluß bei 2,5bar:~12 m³/h
Sprühkreis Ø:~2,5 m

Angaben zum gewählten Sprühkopf:

ØE = 2,0 mm:
Durchfluß bei 1,0bar:~5 m³/h
Durchfluß bei 2,5bar:~9 m³/h
Sprühkreis Ø:~2,5 m

Angaben zum gewählten Sprühkopf:

ØE = 2,0 mm:
Durchfluß bei 1,0bar:~6 m³/h
Durchfluß bei 2,5bar:~9 m³/h
Sprühkreis Ø:~2,5 m
Eine technische Zeichnung Sprühkopf mit Schweißstutzen

Technische Daten:

ØB:28,3 mm
ØD:64 mm
H:84,5 mm

Auswahl Sprühwinkel:

Angaben zum gewählten Sprühkopf:

ØE = 2,0 mm:
Durchfluß bei 1,0bar:~11 m³/h
Durchfluß bei 2,5bar:~17 m³/h
Sprühkreis Ø:~3 m

Angaben zum gewählten Sprühkopf:

ØE = 2,0 mm:
Durchfluß bei 1,0bar:~11 m³/h
Durchfluß bei 2,5bar:~17 m³/h
Sprühkreis Ø:~3 m

Angaben zum gewählten Sprühkopf:

ØE = 2,0 mm:
Durchfluß bei 1,0bar:~9 m³/h
Durchfluß bei 2,5bar:~14 m³/h
Sprühkreis Ø:~3 m

Angaben zum gewählten Sprühkopf:

ØE = 2,0 mm:
Durchfluß bei 1,0bar:~7 m³/h
Durchfluß bei 2,5bar:~11 m³/h
Sprühkreis Ø:~3 m
Eine technische Zeichnung Sprühkopf mit Schweißstutzen

Technische Daten:

ØB:28,3 mm
ØD:64 mm
H:84,5 mm

Auswahl Sprühwinkel:

Angaben zum gewählten Sprühkopf:

ØE = 3,0 mm:
Durchfluß bei 1,0bar:~18 m³/h
Durchfluß bei 2,5bar:~28 m³/h
Sprühkreis Ø:~4 m

Angaben zum gewählten Sprühkopf:

ØE = 3,0 mm:
Durchfluß bei 1,0bar:~16 m³/h
Durchfluß bei 2,5bar:~26 m³/h
Sprühkreis Ø:~4 m

Angaben zum gewählten Sprühkopf:

ØE = 3,0 mm:
Durchfluß bei 1,0bar:~14 m³/h
Durchfluß bei 2,5bar:~23 m³/h
Sprühkreis Ø:~4 m

Angaben zum gewählten Sprühkopf:

ØE = 3,0 mm:
Durchfluß bei 1,0bar:~12 m³/h
Durchfluß bei 2,5bar:~19 m³/h
Sprühkreis Ø:~4 m
Eine technische Zeichnung Sprühkopf mit Schweißstutzen

Technische Daten:

ØB:34,3 mm
ØD:64 mm
H:80,5 mm

Auswahl Sprühwinkel:

Angaben zum gewählten Sprühkopf:

ØE = 2,0 mm:
Durchfluß bei 1,0bar:~13 m³/h
Durchfluß bei 2,5bar:~20 m³/h
Sprühkreis Ø:~3,5 m

Angaben zum gewählten Sprühkopf:

ØE = 2,0 mm:
Durchfluß bei 1,0bar:~11 m³/h
Durchfluß bei 2,5bar:~18 m³/h
Sprühkreis Ø:~3,5 m

Angaben zum gewählten Sprühkopf:

ØE = 2,0 mm:
Durchfluß bei 1,0bar:~10 m³/h
Durchfluß bei 2,5bar:~16 m³/h
Sprühkreis Ø:~3,5 m

Angaben zum gewählten Sprühkopf:

ØE = 2,0 mm:
Durchfluß bei 1,0bar:~8 m³/h
Durchfluß bei 2,5bar:~13 m³/h
Sprühkreis Ø:~3,5 m
Eine technische Zeichnung Sprühkopf mit Schweißstutzen

Technische Daten:

ØB:34,3 mm
ØD:64 mm
H:80,5 mm

Auswahl Sprühwinkel:

Angaben zum gewählten Sprühkopf:

ØE = 3,0 mm:
Durchfluß bei 1,0bar:~21 m³/h
Durchfluß bei 2,5bar:~34 m³/h
Sprühkreis Ø:~4 m

Angaben zum gewählten Sprühkopf:

ØE = 3,0 mm:
Durchfluß bei 1,0bar:~21 m³/h
Durchfluß bei 2,5bar:~33 m³/h
Sprühkreis Ø:~4 m

Angaben zum gewählten Sprühkopf:

ØE = 3,0 mm:
Durchfluß bei 1,0bar:~17 m³/h
Durchfluß bei 2,5bar:~26 m³/h
Sprühkreis Ø:~4 m

Angaben zum gewählten Sprühkopf:

ØE = 3,0 mm:
Durchfluß bei 1,0bar:~14 m³/h
Durchfluß bei 2,5bar:~23 m³/h
Sprühkreis Ø:~4 m
Eine technische Zeichnung Sprühkopf mit Schweißstutzen

Technische Daten:

ØB:40,3 mm
ØD:64 mm
H:79,5 mm

Auswahl Sprühwinkel:

Angaben zum gewählten Sprühkopf:

ØE = 2,0 mm:
Durchfluß bei 1,0bar:~11 m³/h
Durchfluß bei 2,5bar:~19 m³/h
Sprühkreis Ø:~3,5 m

Angaben zum gewählten Sprühkopf:

ØE = 2,0 mm:
Durchfluß bei 1,0bar:~11 m³/h
Durchfluß bei 2,5bar:~16 m³/h
Sprühkreis Ø:~3,5 m

Angaben zum gewählten Sprühkopf:

ØE = 2,0 mm:
Durchfluß bei 1,0bar:~10 m³/h
Durchfluß bei 2,5bar:~15 m³/h
Sprühkreis Ø:~3,5 m

Angaben zum gewählten Sprühkopf:

ØE = 2,0 mm:
Durchfluß bei 1,0bar:~11 m³/h
Durchfluß bei 2,5bar:~16 m³/h
Sprühkreis Ø:~3,5 m
Eine technische Zeichnung Sprühkopf mit Schweißstutzen

Technische Daten:

ØB:40,3 mm
ØD:64 mm
H:79,5 mm

Auswahl Sprühwinkel:

Angaben zum gewählten Sprühkopf:

ØE = 3,0 mm:
Durchfluß bei 1,0bar:~22 m³/h
Durchfluß bei 2,5bar:~36 m³/h
Sprühkreis Ø:~4 m

Angaben zum gewählten Sprühkopf:

ØE = 3,0 mm:
Durchfluß bei 1,0bar:~20 m³/h
Durchfluß bei 2,5bar:~33 m³/h
Sprühkreis Ø:~4 m

Angaben zum gewählten Sprühkopf:

ØE = 3,0 mm:
Durchfluß bei 1,0bar:~15 m³/h
Durchfluß bei 2,5bar:~24 m³/h
Sprühkreis Ø:~4 m

Angaben zum gewählten Sprühkopf:

ØE = 3,0 mm:
Durchfluß bei 1,0bar:~14 m³/h
Durchfluß bei 2,5bar:~23 m³/h
Sprühkreis Ø:~4 m
Eine technische Zeichnung Sprühkopf mit Schweißstutzen

Technische Daten:

ØB:52,3 mm
ØD:90 mm
H:118 mm

Auswahl Sprühwinkel:

Angaben zum gewählten Sprühkopf:

ØE = 2,2 mm:
Durchfluß bei 1,0bar:~28 m³/h
Durchfluß bei 2,5bar:~42 m³/h
Sprühkreis Ø:~5 m

Angaben zum gewählten Sprühkopf:

ØE = 2,2 mm:
Durchfluß bei 1,0bar:~27 m³/h
Durchfluß bei 2,5bar:~42 m³/h
Sprühkreis Ø:~5 m

Angaben zum gewählten Sprühkopf:

ØE = 2,2 mm:
Durchfluß bei 1,0bar:~20 m³/h
Durchfluß bei 2,5bar:~30 m³/h
Sprühkreis Ø:~5 m

Angaben zum gewählten Sprühkopf:

ØE = 2,2 mm:
Durchfluß bei 1,0bar:~17 m³/h
Durchfluß bei 2,5bar:~27 m³/h
Sprühkreis Ø:~5 m
Eine technische Zeichnung Sprühkopf mit Schweißstutzen

Technische Daten:

ØB:52,3 mm
ØD:90 mm
H:118 mm

Auswahl Sprühwinkel:

Angaben zum gewählten Sprühkopf:

ØE = 3,0 mm:
Durchfluß bei 1,0bar:~49 m³/h
Durchfluß bei 2,5bar:~69 m³/h
Sprühkreis Ø:~6 m

Angaben zum gewählten Sprühkopf:

ØE = 3,0 mm:
Durchfluß bei 1,0bar:~45 m³/h
Durchfluß bei 2,5bar:~67 m³/h
Sprühkreis Ø:~6 m

Angaben zum gewählten Sprühkopf:

ØE = 3,0 mm:
Durchfluß bei 1,0bar:~31 m³/h
Durchfluß bei 2,5bar:~51 m³/h
Sprühkreis Ø:~6 m

Angaben zum gewählten Sprühkopf:

ØE = 3,0 mm:
Durchfluß bei 1,0bar:~30 m³/h
Durchfluß bei 2,5bar:~49 m³/h
Sprühkreis Ø:~6 m

Anwendungsbeispiele

Spruehkopf mit Schweißverbindung von BURKHARD Group

Hier entsteht Ihr individueller Sprühkopf!

-grenzenlos in Form, Material und Lochbild-

  • Wir konstruieren nach Ihren Vorgaben
  • Wir übernehmen Ihre Konstruktion
  • Exakte Reproduktion Ihres vorhandenen Sprühkopfes mittels unseres 3D-Scanners

Anwendungsbeispiele

Sondernspruehkoepfe BURKHARD Group
Beispiele von Sonderspruehkoepfen BURKHARD Group
Beispiele von Sondersprühköpfen BURKHARD Group
BURKHARD Spruehkopf Beispiel eines Sprühkopfes

Qualität mit Brief und Siegel

All unsere Arbeitsergebnisse sind durch das kontinuierliche Überwachen des Herstellprozesses jederzeit in gleicher Qualität reproduzierbar.

  • Testierte Qualität.
  • Qualitätsprüfungen mit Dokumentation und Messprotokollen.

Unsere Leistungen

  • 3D Vermessungen auch komplexer Geometrien incl. Inverse-Engineering.
  • Schliffproben – die exakteste Untersuchung mit gerichtsverwertbarer Dokumentation.
  • Härteprüfungen incl. Messprotokoll.
  • Zugkraftmessungen zeigen wie hochfest unsere Verbindungen sind.
  • Zerstörungsfreie Legierungsuntersuchungen mittels Röntgenfluoreszenzanalyse – unsere Dienstleistung auch vor Ort.

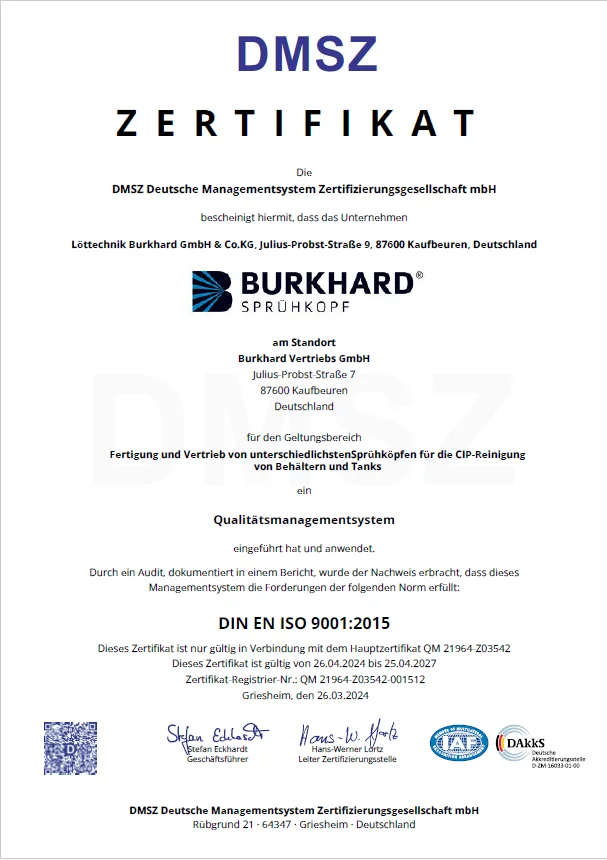

  • Unser Unternehmen ist nach DIN ISO 9001: 2015 zertifiziert.
  • Alle Qualitätsuntersuchungen auf Wunsch mit kompletter Dokumentation.

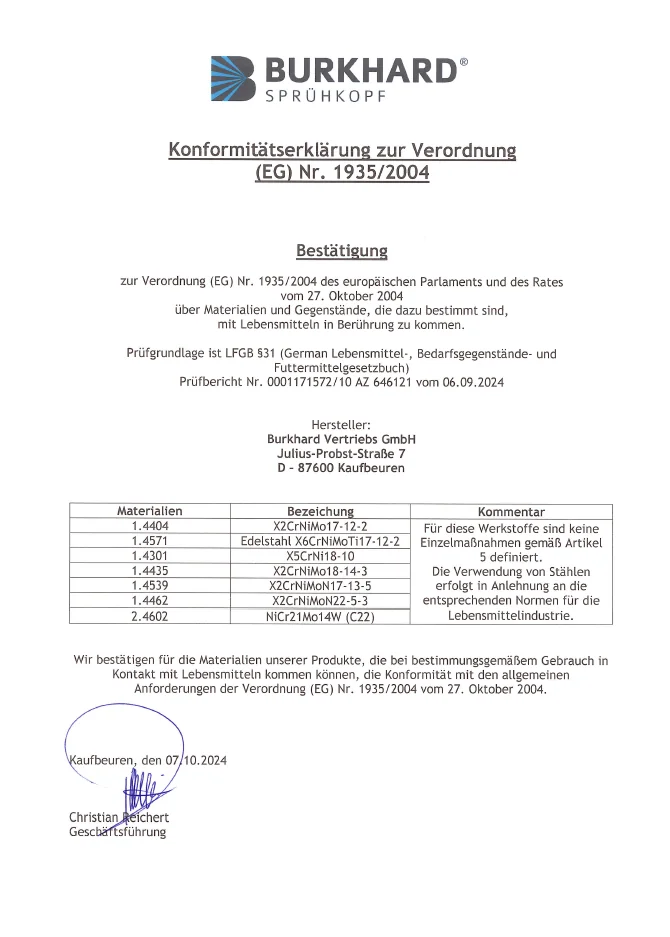

  • Unsere Sprühkugeln entsprechen der EG-Verordnung 1935 / 2004

Anwendungsbeispiele

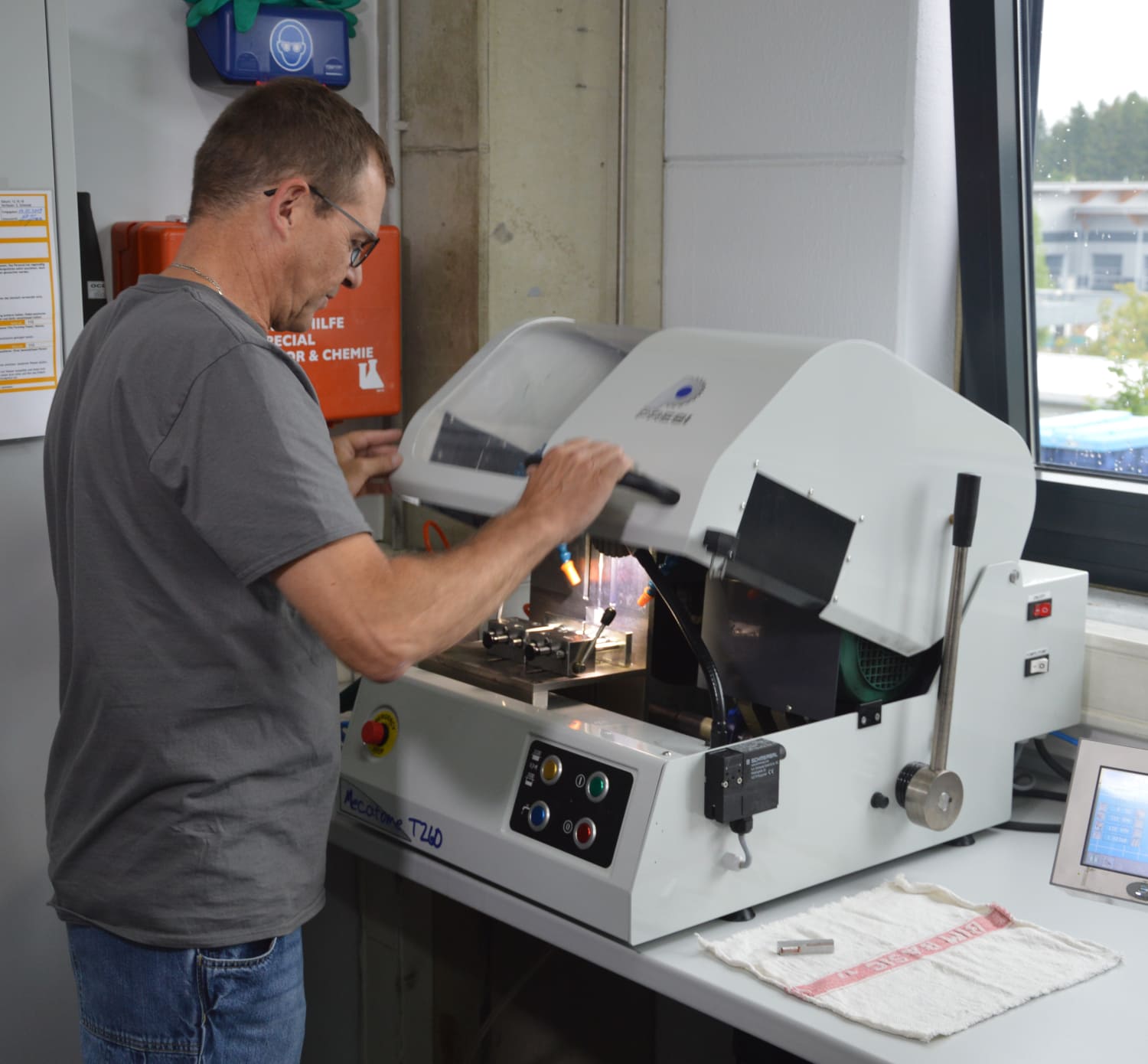

Ein Mitarbeiter arbeitet an einer modernen Maschine zur Qualitätsicherung von BURKHARD Sprühköpfen in einer Werkstatt
Qualitätssicherung bei Sprühköpfen BURKHARD Group

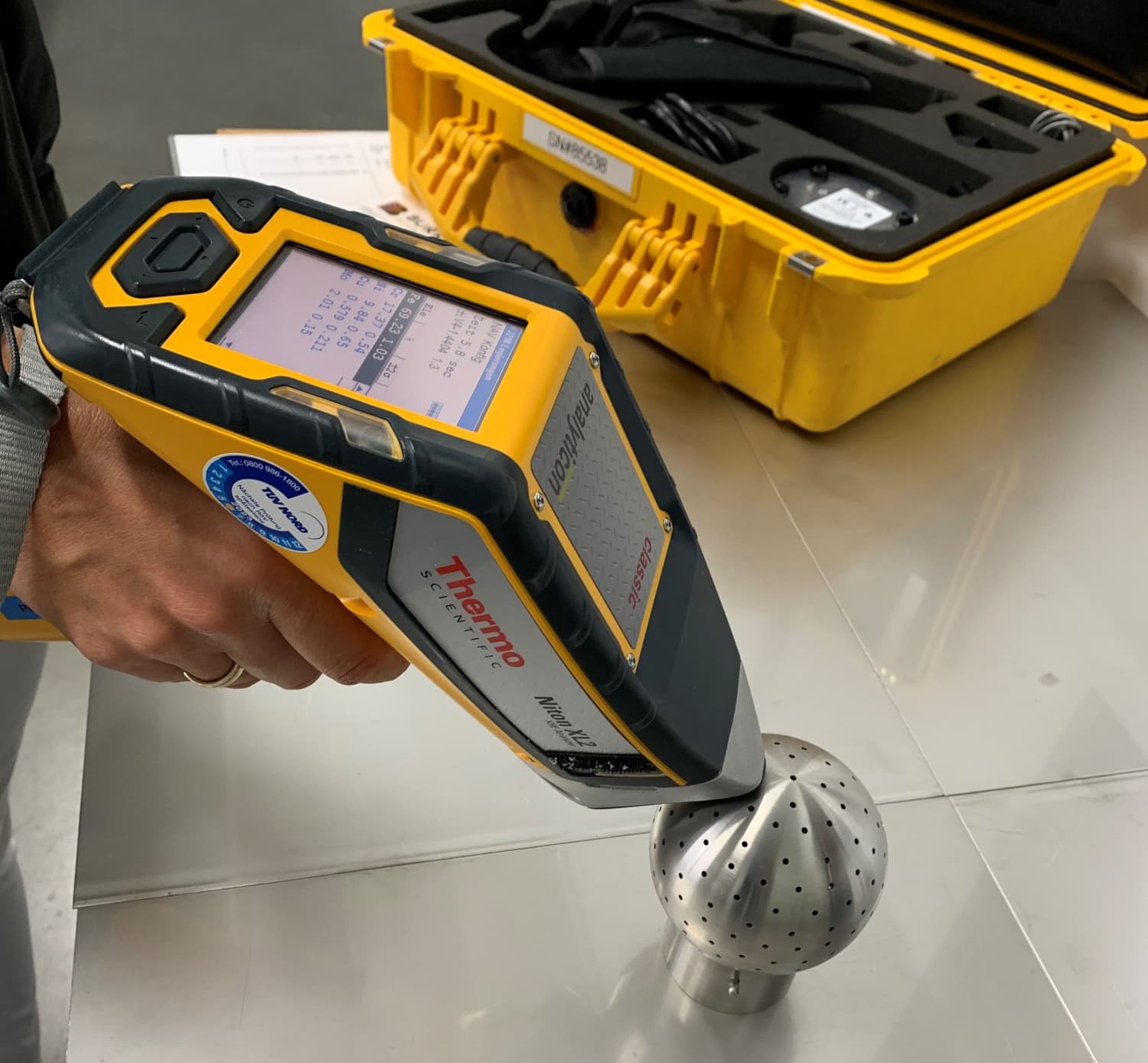

Qualitätskontrolle der Sprühköpfe BURKHARD Group

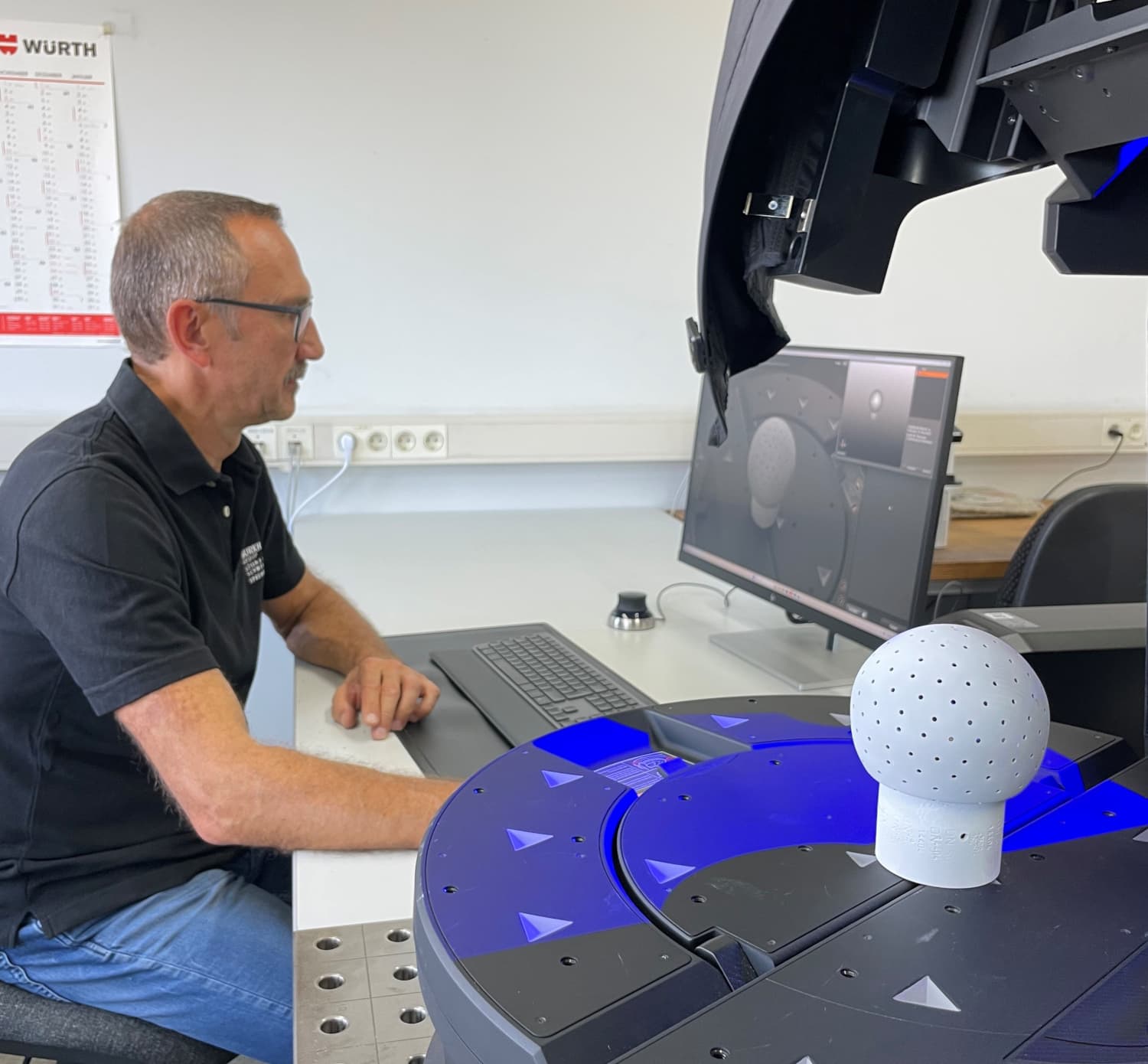

Keyence Vermessung BURKHARD Spruehkopf

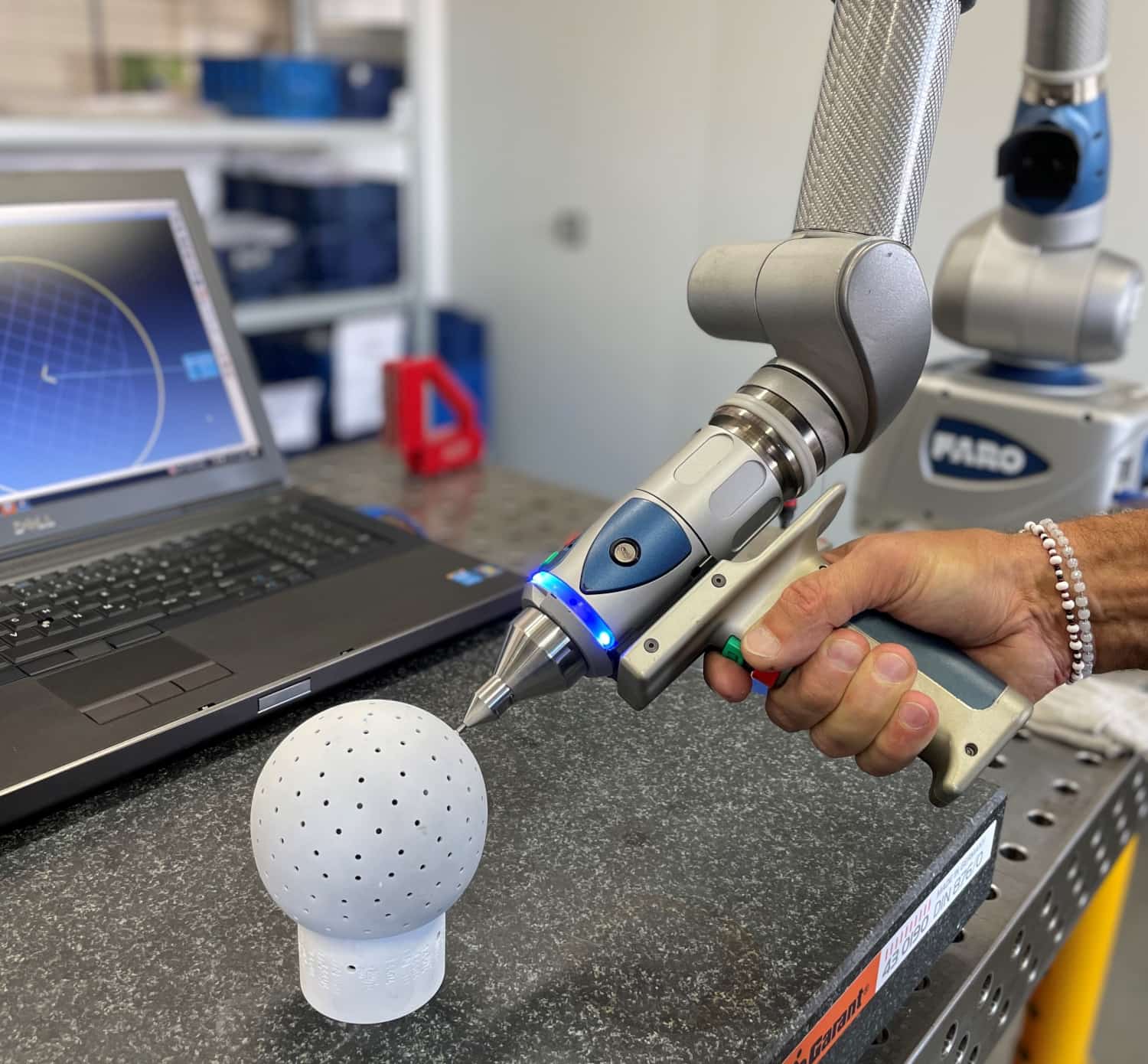

FaroArmVermessung bei Spruehkopf BURKHARD
Sprühkopf Know-how

Sprühköpfe für die CIP-Reinigung von Tanks und Behältern direkt vom Hersteller

  • BURKHARD Sprühköpfe kommen bei der Niederdruck-Innenreinigung von Behältern, Tanks, Gefäßen und Maschinen aller Art zum Einsatz
  • Haupteinsatzgebiete sind die Nahrungsmittelindustrie, Medizintechnik, Pharmazie, Biotechnologie und der allgemeine Maschinenbau
  • Der Reinigungseffekt wird durch die Beschwallung und Spülung der Behälterwände erreicht. Die Reinigungswirkung kann durch Beimischung von Reinigungsmitteln verstärkt werden, bei gleichzeitiger Verkürzung der Reinigungszeit

Unsere Leistungen

  • Produktion und Vertrieb von Sprühköpfen aus Edelstahl für den weltweiten Markt
  • Produkttest auf eigenem Prüfstand
  • Sonderkonstruktionen

Anwendungsbeispiele

Beispiel für BURKHARD Sprühköpfe
BURKHARD Spruehkopf Eine Anlage
Spruehkoepfe Tankreinigung BURKHARD Group
Technische Informationen
  • Standard Nennweiten
    DN8 DN10 DN15 DN20 DN25 DN32 DN40 DN50
  • Standard Sprühkopfwinkel

    360º Vollsprühwinkel

    270º Sprühwinkel nach oben – mit Ablaufloch

    180º Halbsprühwinkel nach oben

    180º Halbsprühwinkel nach unten

  • Sondersprühköpfe in nahezu allen Varianten möglich, für Ihren individuellen Bedarf
  • Adaptierung mit Steckverbindung oder Schraubverbindung oder Schweißverbindung
  • Gewindeadaptierung mit Gewinde ¼´´ ½´´ ¾´´ 3/8´´ 1´´ 1½´´ 2´´
  • Der eingebaute Sprühkopf hat einen Ringspalt zwischen Stutzen und bauseitigem Rohr zum Reinigen des Anschlussrohres in diesem Bereich
  • Der Sprühkopf ist im Standard für Anschlussrohre nach DIN 11850 Reihe 1 / 2 ausgelegt, Sonderkonstruktionen sind jederzeit möglich
  • Der Sprühkopf ist im Standard außen verschliffen i.d.R. mit einer Rauhigkeit von Ra0,2 – 0,3µm

Anwendungsbeispiele

Industrielle Lasermaschine zum Schneiden von Metall
Bearbeitung eines Edelstahl-Sprühkopfes mit einem Laser
Eine Zeichnung Sprühkopf Sprayball
Technische Informationen BURKHARD Spruehkopf
Sprühkopf mit Steckverbindung

Statischer Sprühkopf mit Steckverbindung

Für die CIP-Reinigung von Behältern und Tanks.
Die Verbindung zwischen Zuführung und Sprühkopf wird wahlweise mit Splint oder Halteklammer gewährleistet.
Ihre optimale Wirkung zeigen unsere Sprühköpfe im Niederdruckbereich zwischen 1 bar und 2,5 bar.

Eine technische Zeichnung Sprühkopf

Technische Daten:

A:7,5 mm
ØB:8,2 mm
ØC:2,5 mm
ØD:20 mm
H:32,8 mm
Sicherung Splint:0,8 mm

Auswahl Sprühwinkel:

Angaben zum gewählten Sprühkopf:

ØE = 0,8 mm:
Durchfluß bei 1,0bar:~0,7 m³/h
Durchfluß bei 2,5bar:nicht geeignet
Sprühkreis Ø:~0,4 m
Eine technische Zeichnung Sprühkopf

Technische Daten:

A:8,5 mm
ØB:12,3 mm
ØC:2,5 mm
ØD:24 mm
H:37 mm
Sicherung Splint:1,8 mm

Auswahl Sprühwinkel:

Angaben zum gewählten Sprühkopf:

ØE = 1,2 mm:
Durchfluß bei 1,0bar:~2,4 m³/h
Durchfluß bei 2,5bar:nicht geeignet
Sprühkreis Ø:~0,8 m
Eine technische Zeichnung Sprühkopf

Technische Daten:

A:9 mm
ØB:18,3 mm
ØC:2,5 mm
ØD:30 mm
H:38,5 mm
Sicherung Splint:2,2 mm
Sicherung Klammer:2,0 mm

Auswahl Sprühwinkel:

Angaben zum gewählten Sprühkopf:

ØE = 1,3 mm:
Durchfluß bei 1,0bar:~4 m³/h
Durchfluß bei 2,5bar:nicht geeignet
Sprühkreis Ø:~1,5 m

Angaben zum gewählten Sprühkopf:

ØE = 1,3 mm:
Durchfluß bei 1,0bar:~3 m³/h
Durchfluß bei 2,5bar:nicht geeignet
Sprühkreis Ø:~1,5 m

Angaben zum gewählten Sprühkopf:

ØE = 1,3 mm:
Durchfluß bei 1,0bar:~2 m³/h
Durchfluß bei 2,5bar:nicht geeignet
Sprühkreis Ø:~1,5 m

Angaben zum gewählten Sprühkopf:

ØE = 1,3 mm:
Durchfluß bei 1,0bar:~2 m³/h
Durchfluß bei 2,5bar:nicht geeignet
Sprühkreis Ø:~1,5 m
Eine technische Zeichnung Sprühkopf

Technische Daten:

A:11 mm
ØB:22,3 mm
ØC:2,5 / 3,5 mm
ØD:39 mm
H:53 mm
Sicherung Splint:2,8 mm
Sicherung Klammer:2,0 mm

Auswahl Sprühwinkel:

Angaben zum gewählten Sprühkopf:

ØE = 2,0 mm:
Durchfluß bei 1,0bar:~8 m³/h
Durchfluß bei 2,5bar:~13 m³/h
Sprühkreis Ø:~2,5 m

Angaben zum gewählten Sprühkopf:

ØE = 2,0 mm:
Durchfluß bei 1,0bar:~8 m³/h
Durchfluß bei 2,5bar:~12 m³/h
Sprühkreis Ø:~2,5 m

Angaben zum gewählten Sprühkopf:

ØE = 2,0 mm:
Durchfluß bei 1,0bar:~5 m³/h
Durchfluß bei 2,5bar:~9 m³/h
Sprühkreis Ø:~2,5 m

Angaben zum gewählten Sprühkopf:

ØE = 2,0 mm:
Durchfluß bei 1,0bar:~6 m³/h
Durchfluß bei 2,5bar:~9 m³/h
Sprühkreis Ø:~2,5 m
Eine technische Zeichnung Sprühkopf

Technische Daten:

A:16 mm
ØB:28,3 mm
ØC:3 mm
ØD:64 mm
H:84,5 mm
Sicherung Splint:2,2 mm
Sicherung Klammer:2,0 mm

Auswahl Sprühwinkel:

Angaben zum gewählten Sprühkopf:

ØE = 2,0 mm:
Durchfluß bei 1,0bar:~11m³/h
Durchfluß bei 2,5bar:~17 m³/h
Sprühkreis Ø:~3 m

Angaben zum gewählten Sprühkopf:

ØE = 2,0 mm:
Durchfluß bei 1,0bar:~11 m³/h
Durchfluß bei 2,5bar:~17 m³/h
Sprühkreis Ø:~3 m

Angaben zum gewählten Sprühkopf:

ØE = 2,0 mm:
Durchfluß bei 1,0bar:~9 m³/h
Durchfluß bei 2,5bar:~14 m³/h
Sprühkreis Ø:~3 m

Angaben zum gewählten Sprühkopf:

ØE = 2,0 mm:
Durchfluß bei 1,0bar:~7 m³/h
Durchfluß bei 2,5bar:~11 m³/h
Sprühkreis Ø:~3 m
Eine technische Zeichnung Sprühkopf

Technische Daten:

A:16 mm
ØB:28,3 mm
ØC:3 mm
ØD:64 mm
H:84,5 mm
Sicherung Splint:2,2 mm
Sicherung Klammer:2,0 mm

Auswahl Sprühwinkel:

Angaben zum gewählten Sprühkopf:

ØE = 3,0 mm:
Durchfluß bei 1,0bar:~18 m³/h
Durchfluß bei 2,5bar:~28 m³/h
Sprühkreis Ø:~4 m

Angaben zum gewählten Sprühkopf:

ØE = 3,0 mm:
Durchfluß bei 1,0bar:~16 m³/h
Durchfluß bei 2,5bar:~26 m³/h
Sprühkreis Ø:~4 m

Angaben zum gewählten Sprühkopf:

ØE = 3,0 mm:
Durchfluß bei 1,0bar:~14 m³/h
Durchfluß bei 2,5bar:~23 m³/h
Sprühkreis Ø:~4 m

Angaben zum gewählten Sprühkopf:

ØE = 3,0 mm:
Durchfluß bei 1,0bar:~12 m³/h
Durchfluß bei 2,5bar:~19 m³/h
Sprühkreis Ø:~4 m
Eine technische Zeichnung Sprühkopf

Technische Daten:

A:16 mm
ØB:34,3 mm
ØC:2,5 / 3,5 mm
ØD:64 mm
H:80,5 mm
Sicherung Splint:2,8 mm
Sicherung Klammer:2,0 mm

Auswahl Sprühwinkel:

Angaben zum gewählten Sprühkopf:

ØE = 2,0 mm:
Durchfluß bei 1,0bar:~13 m³/h
Durchfluß bei 2,5bar:~20 m³/h
Sprühkreis Ø:~3,5 m

Angaben zum gewählten Sprühkopf:

ØE = 2,0 mm:
Durchfluß bei 1,0bar:~11 m³/h
Durchfluß bei 2,5bar:~18 m³/h
Sprühkreis Ø:~3,5 m

Angaben zum gewählten Sprühkopf:

ØE = 2,0 mm:
Durchfluß bei 1,0bar:~10 m³/h
Durchfluß bei 2,5bar:~16 m³/h
Sprühkreis Ø:~3,5 m

Angaben zum gewählten Sprühkopf:

ØE = 2,0 mm:
Durchfluß bei 1,0bar:~8 m³/h
Durchfluß bei 2,5bar:~13 m³/h
Sprühkreis Ø:~3,5 m
Eine technische Zeichnung Sprühkopf

Technische Daten:

A:16 mm
ØB:34,3 mm
ØC:2,5 / 3,5 mm
ØD:64 mm
H:80,5 mm
Sicherung Splint:2,8 mm
Sicherung Klammer:2,0 mm

Auswahl Sprühwinkel:

Angaben zum gewählten Sprühkopf:

ØE = 3,0 mm:
Durchfluß bei 1,0bar:~21 m³/h
Durchfluß bei 2,5bar:~34 m³/h
Sprühkreis Ø:~4 m

Angaben zum gewählten Sprühkopf:

ØE = 3,0 mm:
Durchfluß bei 1,0bar:~21 m³/h
Durchfluß bei 2,5bar:~33 m³/h
Sprühkreis Ø:~4 m

Angaben zum gewählten Sprühkopf:

ØE = 3,0 mm:
Durchfluß bei 1,0bar:~17 m³/h
Durchfluß bei 2,5bar:~26 m³/h
Sprühkreis Ø:~4 m

Angaben zum gewählten Sprühkopf:

ØE = 3,0 mm:
Durchfluß bei 1,0bar:~14 m³/h
Durchfluß bei 2,5bar:~23 m³/h
Sprühkreis Ø:~4 m
Eine technische Zeichnung Sprühkopf

Technische Daten:

A:18 mm
ØB:40,3 mm
ØC:2,5 / 3,5 mm
ØD:64 mm
H:79,5 mm
Sicherung Splint:2,8 mm
Sicherung Klammer:2,0 mm

Auswahl Sprühwinkel:

Angaben zum gewählten Sprühkopf:

ØE = 2,0 mm:
Durchfluß bei 1,0bar:~11 m³/h
Durchfluß bei 2,5bar:~19 m³/h
Sprühkreis Ø:~3,5 m

Angaben zum gewählten Sprühkopf:

ØE = 2,0 mm:
Durchfluß bei 1,0bar:~11 m³/h
Durchfluß bei 2,5bar:~16 m³/h
Sprühkreis Ø:~3,5 m

Angaben zum gewählten Sprühkopf:

ØE = 2,0 mm:
Durchfluß bei 1,0bar:~10 m³/h
Durchfluß bei 2,5bar:~15 m³/h
Sprühkreis Ø:~3,5 m

Angaben zum gewählten Sprühkopf:

ØE = 2,0 mm:
Durchfluß bei 1,0bar:~11 m³/h
Durchfluß bei 2,5bar:~16 m³/h
Sprühkreis Ø:~3,5 m
Eine technische Zeichnung Sprühkopf

Technische Daten:

A:18 mm
ØB:40,3 mm
ØC:2,5 / 3,5 mm
ØD:64 mm
H:79,5 mm
Sicherung Splint:2,8 mm
Sicherung Klammer:2,0 mm

Auswahl Sprühwinkel:

Angaben zum gewählten Sprühkopf:

ØE = 3,0 mm:
Durchfluß bei 1,0bar:~22 m³/h
Durchfluß bei 2,5bar:~36 m³/h
Sprühkreis Ø:~4 m

Angaben zum gewählten Sprühkopf:

ØE = 3,0 mm:
Durchfluß bei 1,0bar:~20 m³/h
Durchfluß bei 2,5bar:~33 m³/h
Sprühkreis Ø:~4 m

Angaben zum gewählten Sprühkopf:

ØE = 3,0 mm:
Durchfluß bei 1,0bar:~15 m³/h
Durchfluß bei 2,5bar:~24 m³/h
Sprühkreis Ø:~4 m

Angaben zum gewählten Sprühkopf:

ØE = 3,0 mm:
Durchfluß bei 1,0bar:~14 m³/h
Durchfluß bei 2,5bar:~23 m³/h
Sprühkreis Ø:~4 m
Eine technische Zeichnung Sprühkopf

Technische Daten:

A:25 mm
ØB:52,3 mm
ØC:3,5 / 3,5 mm
ØD:90 mm
H:118 mm
Sicherung Splint:2,8 mm
Sicherung Klammer:2,5 mm

Auswahl Sprühwinkel:

Angaben zum gewählten Sprühkopf:

ØE = 2,2 mm:
Durchfluß bei 1,0bar:~28 m³/h
Durchfluß bei 2,5bar:~42 m³/h
Sprühkreis Ø:~5 m

Angaben zum gewählten Sprühkopf:

ØE = 2,2 mm:
Durchfluß bei 1,0bar:~27 m³/h
Durchfluß bei 2,5bar:~42 m³/h
Sprühkreis Ø:~5 m

Angaben zum gewählten Sprühkopf:

ØE = 2,2 mm:
Durchfluß bei 1,0bar:~20 m³/h
Durchfluß bei 2,5bar:~30 m³/h
Sprühkreis Ø:~5 m

Angaben zum gewählten Sprühkopf:

ØE = 2,2 mm:
Durchfluß bei 1,0bar:~17 m³/h
Durchfluß bei 2,5bar:~27 m³/h
Sprühkreis Ø:~5 m
Eine technische Zeichnung Sprühkopf

Technische Daten:

A:25 mm
ØB:52,3 mm
ØC:3,5 / 3,5 mm
ØD:90 mm
H:118 mm
Sicherung Splint:2,8 mm
Sicherung Klammer:2,5 mm

Auswahl Sprühwinkel:

Angaben zum gewählten Sprühkopf:

ØE = 3,0 mm:
Durchfluß bei 1,0bar:~49 m³/h
Durchfluß bei 2,5bar:~69 m³/h
Sprühkreis Ø:~6 m

Angaben zum gewählten Sprühkopf:

ØE = 3,0 mm:
Durchfluß bei 1,0bar:~45 m³/h
Durchfluß bei 2,5bar:~67 m³/h
Sprühkreis Ø:~6 m

Angaben zum gewählten Sprühkopf:

ØE = 3,0 mm:
Durchfluß bei 1,0bar:~31 m³/h
Durchfluß bei 2,5bar:~51 m³/h
Sprühkreis Ø:~6 m

Angaben zum gewählten Sprühkopf:

ØE = 3,0 mm:
Durchfluß bei 1,0bar:~30 m³/h
Durchfluß bei 2,5bar:~49 m³/h
Sprühkreis Ø:~6 m

Anwendungsbeispiele

Sprühkopf mit Steckverbindung BURKHARD Group
Sprühkopf mit Schraubverbindung

Statischer Sprühkopf mit Schraubverbindung

Für die CIP-Reinigung von Behältern und Tanks.
Die Verbindung zwischen Zuführung und Sprühkopf wird mit einer Schraubverbindung gewährleistet.
Ihre optimale Wirkung zeigen unsere Sprühköpfe im Niederdruckbereich zwischen 1 bar und 2,5 bar.

Eine technische Zeichnung Sprühkopf mit Schraubverbindung

Technische Daten:

B:1/4"
ØD:30 mm
H:39,2 mm

Auswahl Sprühwinkel:

Angaben zum gewählten Sprühkopf:

ØE = 1,3 mm:
Durchfluß bei 1,0bar:~3,2 m³/h
Durchfluß bei 2,5bar:nicht geeignet
Sprühkreis Ø:~1,5 m

Angaben zum gewählten Sprühkopf:

ØE = 1,3 mm:
Durchfluß bei 1,0bar:~2,6 m³/h
Durchfluß bei 2,5bar:nicht geeignet
Sprühkreis Ø:~1,5 m

Angaben zum gewählten Sprühkopf:

ØE = 1,3 mm:
Durchfluß bei 1,0bar:~2,3 m³/h
Durchfluß bei 2,5bar:nicht geeignet
Sprühkreis Ø:~1,5 m

Angaben zum gewählten Sprühkopf:

ØE = 1,3 mm:
Durchfluß bei 1,0bar:~2,1 m³/h
Durchfluß bei 2,5bar:nicht geeignet
Sprühkreis Ø:~1,5 m
Eine technische Zeichnung Sprühkopf mit Schraubverbindung

Technische Daten:

B:3/8"
ØD:30 mm
H:39,5 mm

Auswahl Sprühwinkel:

Angaben zum gewählten Sprühkopf:

ØE = 1,3 mm:
Durchfluß bei 1,0bar:~3,4 m³/h
Durchfluß bei 2,5bar:nicht geeignet
Sprühkreis Ø:~1,5 m

Angaben zum gewählten Sprühkopf:

ØE = 1,3 mm:
Durchfluß bei 1,0bar:~2,8 m³/h
Durchfluß bei 2,5bar:nicht geeignet
Sprühkreis Ø:~1,5 m

Angaben zum gewählten Sprühkopf:

ØE = 1,3 mm:
Durchfluß bei 1,0bar:~2,3 m³/h
Durchfluß bei 2,5bar:nicht geeignet
Sprühkreis Ø:~1,5 m

Angaben zum gewählten Sprühkopf:

ØE = 1,3 mm:
Durchfluß bei 1,0bar:~2,2 m³/h
Durchfluß bei 2,5bar:nicht geeignet
Sprühkreis Ø:~1,5 m
Eine technische Zeichnung Sprühkopf mit Schraubverbindung

Technische Daten:

B:1/2"
ØD:40 mm
H:49,5 mm

Auswahl Sprühwinkel:

Angaben zum gewählten Sprühkopf:

ØE = 2,0 mm:
Durchfluß bei 1,0bar:~7,7 m³/h
Durchfluß bei 2,5bar:~11,6 m³/h
Sprühkreis Ø:~2,5 m

Angaben zum gewählten Sprühkopf:

ØE = 2,0 mm:
Durchfluß bei 1,0bar:~7,1 m³/h
Durchfluß bei 2,5bar:~10,4 m³/h
Sprühkreis Ø:~2,5 m

Angaben zum gewählten Sprühkopf:

ØE = 2,0 mm:
Durchfluß bei 1,0bar:~5,2 m³/h
Durchfluß bei 2,5bar:~7,7 m³/h
Sprühkreis Ø:~2,5 m

Angaben zum gewählten Sprühkopf:

ØE = 2,0 mm:
Durchfluß bei 1,0bar:~5,1 m³/h
Durchfluß bei 2,5bar:~7,7 m³/h
Sprühkreis Ø:~2,5 m
Eine technische Zeichnung Sprühkopf mit Schraubverbindung

Technische Daten:

B:3/4"
ØD:64 mm
H:81 mm

Auswahl Sprühwinkel:

Angaben zum gewählten Sprühkopf:

ØE = 2,0 mm:
Durchfluß bei 1,0bar:~8,5 m³/h
Durchfluß bei 2,5bar:~12,9 m³/h
Sprühkreis Ø:~3 m

Angaben zum gewählten Sprühkopf:

ØE = 2,0 mm:
Durchfluß bei 1,0bar:~6,8 m³/h
Durchfluß bei 2,5bar:~10,4 m³/h
Sprühkreis Ø:~3 m

Angaben zum gewählten Sprühkopf:

ØE = 2,0 mm:
Durchfluß bei 1,0bar:~5,2 m³/h
Durchfluß bei 2,5bar:~7,9 m³/h
Sprühkreis Ø:~3 m

Angaben zum gewählten Sprühkopf:

ØE = 2,0 mm:
Durchfluß bei 1,0bar:~4,7 m³/h
Durchfluß bei 2,5bar:~7,1 m³/h
Sprühkreis Ø:~3 m
Eine technische Zeichnung Sprühkopf mit Schraubverbindung

Technische Daten:

B:1"
ØD:64 mm
H:80,5 mm

Auswahl Sprühwinkel:

Angaben zum gewählten Sprühkopf:

ØE = 2,0 mm:
Durchfluß bei 1,0bar:~8,1 m³/h
Durchfluß bei 2,5bar:~12,2 m³/h
Sprühkreis Ø:~4 m

Angaben zum gewählten Sprühkopf:

ØE = 2,0 mm:
Durchfluß bei 1,0bar:~7,2 m³/h
Durchfluß bei 2,5bar:~10,9 m³/h
Sprühkreis Ø:~4 m

Angaben zum gewählten Sprühkopf:

ØE = 2,0 mm:
Durchfluß bei 1,0bar:~5 m³/h
Durchfluß bei 2,5bar:~7,4 m³/h
Sprühkreis Ø:~4 m

Angaben zum gewählten Sprühkopf:

ØE = 2,0 mm:
Durchfluß bei 1,0bar:~4,7 m³/h
Durchfluß bei 2,5bar:~7,2 m³/h
Sprühkreis Ø:~4 m
Eine technische Zeichnung Sprühkopf mit Schraubverbindung

Technische Daten:

B:1 1/2"
ØD:90 mm
H:104 mm

Auswahl Sprühwinkel:

Angaben zum gewählten Sprühkopf:

ØE = 2,2 mm:
Durchfluß bei 1,0bar:~23,6 m³/h
Durchfluß bei 2,5bar:~ - m³/h
Sprühkreis Ø:~3,5 m

Angaben zum gewählten Sprühkopf:

ØE = 2,2 mm:
Durchfluß bei 1,0bar:~22 m³/h
Durchfluß bei 2,5bar:~ - m³/h
Sprühkreis Ø:~3,5 m

Angaben zum gewählten Sprühkopf:

ØE = 2,2 mm:
Durchfluß bei 1,0bar:~12,5 m³/h
Durchfluß bei 2,5bar:~ - m³/h
Sprühkreis Ø:~3,5 m

Angaben zum gewählten Sprühkopf:

ØE = 2,2 mm:
Durchfluß bei 1,0bar:~17,9 m³/h
Durchfluß bei 2,5bar:~ - m³/h
Sprühkreis Ø:~3,5 m
Eine technische Zeichnung Sprühkopf mit Schraubverbindung

Technische Daten:

B:2"
ØD:90 mm
H:116 mm

Auswahl Sprühwinkel:

Angaben zum gewählten Sprühkopf:

ØE = 2,2 mm:
Durchfluß bei 1,0bar:~22,4 m³/h
Durchfluß bei 2,5bar:~ - m³/h
Sprühkreis Ø:~4 m

Angaben zum gewählten Sprühkopf:

ØE = 2,2 mm:
Durchfluß bei 1,0bar:~21,7 m³/h
Durchfluß bei 2,5bar:~ - m³/h
Sprühkreis Ø:~4 m

Angaben zum gewählten Sprühkopf:

ØE = 2,2 mm:
Durchfluß bei 1,0bar:~12,8 m³/h
Durchfluß bei 2,5bar:~ - m³/h
Sprühkreis Ø:~4 m

Angaben zum gewählten Sprühkopf:

ØE = 2,2 mm:
Durchfluß bei 1,0bar:~17,9 m³/h
Durchfluß bei 2,5bar:~ - m³/h
Sprühkreis Ø:~4 m

Anwendungsbeispiele

Sprühköpfen mit Schraubverbindung BURKHARD Group
Sprühkopf zum Anschweißen

Statischer Sprühkopf zum Anschweißen

Für die CIP-Reinigung von Behältern und Tanks.
Die Verbindung zwischen Zuführung und Sprühkopf muss angeschweißt werden.
Ihre optimale Wirkung zeigen unsere Sprühköpfe im Niederdruckbereich zwischen 1 bar und 2,5 bar.

Eine technische Zeichnung Sprühkopf mit Schweißstutzen

Technische Daten:

ØB:8,2 mm
ØD:20 mm
H:32,8 mm

Auswahl Sprühwinkel:

Angaben zum gewählten Sprühkopf:

ØE = 0,8 mm:
Durchfluß bei 1,0bar:~0,7 m³/h
Durchfluß bei 2,5bar:nicht geeignet
Sprühkreis Ø:~0,4 m
Eine technische Zeichnung Sprühkopf mit Schweißstutzen

Technische Daten:

ØB:12,3 mm
ØD:24 mm
H:37 mm

Auswahl Sprühwinkel:

Angaben zum gewählten Sprühkopf:

ØE = 1,2 mm:
Durchfluß bei 1,0bar:~2,4 m³/h
Durchfluß bei 2,5bar:nicht geeignet
Sprühkreis Ø:~0,8 m
Eine technische Zeichnung Sprühkopf mit Schweißstutzen

Technische Daten:

ØB:18,3 mm
ØD:30 mm
H:38,5 mm

Auswahl Sprühwinkel:

Angaben zum gewählten Sprühkopf:

ØE = 1,3 mm:
Durchfluß bei 1,0bar:~4 m³/h
Durchfluß bei 2,5bar:nicht geeignet
Sprühkreis Ø:~1,5 m

Angaben zum gewählten Sprühkopf:

ØE = 1,3 mm:
Durchfluß bei 1,0bar:~3 m³/h
Durchfluß bei 2,5bar:nicht geeignet
Sprühkreis Ø:~1,5 m

Angaben zum gewählten Sprühkopf:

ØE = 1,3 mm:
Durchfluß bei 1,0bar:~2 m³/h
Durchfluß bei 2,5bar:nicht geeignet
Sprühkreis Ø:~1,5 m

Angaben zum gewählten Sprühkopf:

ØE = 1,3 mm:
Durchfluß bei 1,0bar:~2 m³/h
Durchfluß bei 2,5bar:nicht geeignet
Sprühkreis Ø:~1,5 m
Eine technische Zeichnung Sprühkopf mit Schweißstutzen

Technische Daten:

ØB:22,3 mm
ØD:39 mm
H:53 mm

Auswahl Sprühwinkel:

Angaben zum gewählten Sprühkopf:

ØE = 2,0 mm:
Durchfluß bei 1,0bar:~8 m³/h
Durchfluß bei 2,5bar:~13 m³/h
Sprühkreis Ø:~2,5 m

Angaben zum gewählten Sprühkopf:

ØE = 2,0 mm:
Durchfluß bei 1,0bar:~8 m³/h
Durchfluß bei 2,5bar:~12 m³/h
Sprühkreis Ø:~2,5 m

Angaben zum gewählten Sprühkopf:

ØE = 2,0 mm:
Durchfluß bei 1,0bar:~5 m³/h
Durchfluß bei 2,5bar:~9 m³/h
Sprühkreis Ø:~2,5 m

Angaben zum gewählten Sprühkopf:

ØE = 2,0 mm:
Durchfluß bei 1,0bar:~6 m³/h
Durchfluß bei 2,5bar:~9 m³/h
Sprühkreis Ø:~2,5 m
Eine technische Zeichnung Sprühkopf mit Schweißstutzen

Technische Daten:

ØB:28,3 mm
ØD:64 mm
H:84,5 mm

Auswahl Sprühwinkel:

Angaben zum gewählten Sprühkopf:

ØE = 2,0 mm:
Durchfluß bei 1,0bar:~11 m³/h
Durchfluß bei 2,5bar:~17 m³/h
Sprühkreis Ø:~3 m

Angaben zum gewählten Sprühkopf:

ØE = 2,0 mm:
Durchfluß bei 1,0bar:~11 m³/h
Durchfluß bei 2,5bar:~17 m³/h
Sprühkreis Ø:~3 m

Angaben zum gewählten Sprühkopf:

ØE = 2,0 mm:
Durchfluß bei 1,0bar:~9 m³/h
Durchfluß bei 2,5bar:~14 m³/h
Sprühkreis Ø:~3 m

Angaben zum gewählten Sprühkopf:

ØE = 2,0 mm:
Durchfluß bei 1,0bar:~7 m³/h
Durchfluß bei 2,5bar:~11 m³/h
Sprühkreis Ø:~3 m
Eine technische Zeichnung Sprühkopf mit Schweißstutzen

Technische Daten:

ØB:28,3 mm
ØD:64 mm
H:84,5 mm

Auswahl Sprühwinkel:

Angaben zum gewählten Sprühkopf:

ØE = 3,0 mm:
Durchfluß bei 1,0bar:~18 m³/h
Durchfluß bei 2,5bar:~28 m³/h
Sprühkreis Ø:~4 m

Angaben zum gewählten Sprühkopf:

ØE = 3,0 mm:
Durchfluß bei 1,0bar:~16 m³/h
Durchfluß bei 2,5bar:~26 m³/h
Sprühkreis Ø:~4 m

Angaben zum gewählten Sprühkopf:

ØE = 3,0 mm:
Durchfluß bei 1,0bar:~14 m³/h
Durchfluß bei 2,5bar:~23 m³/h
Sprühkreis Ø:~4 m

Angaben zum gewählten Sprühkopf:

ØE = 3,0 mm:
Durchfluß bei 1,0bar:~12 m³/h
Durchfluß bei 2,5bar:~19 m³/h
Sprühkreis Ø:~4 m
Eine technische Zeichnung Sprühkopf mit Schweißstutzen

Technische Daten:

ØB:34,3 mm
ØD:64 mm
H:80,5 mm

Auswahl Sprühwinkel:

Angaben zum gewählten Sprühkopf:

ØE = 2,0 mm:
Durchfluß bei 1,0bar:~13 m³/h
Durchfluß bei 2,5bar:~20 m³/h
Sprühkreis Ø:~3,5 m

Angaben zum gewählten Sprühkopf:

ØE = 2,0 mm:
Durchfluß bei 1,0bar:~11 m³/h
Durchfluß bei 2,5bar:~18 m³/h
Sprühkreis Ø:~3,5 m

Angaben zum gewählten Sprühkopf:

ØE = 2,0 mm:
Durchfluß bei 1,0bar:~10 m³/h
Durchfluß bei 2,5bar:~16 m³/h
Sprühkreis Ø:~3,5 m

Angaben zum gewählten Sprühkopf:

ØE = 2,0 mm:
Durchfluß bei 1,0bar:~8 m³/h
Durchfluß bei 2,5bar:~13 m³/h
Sprühkreis Ø:~3,5 m
Eine technische Zeichnung Sprühkopf mit Schweißstutzen

Technische Daten:

ØB:34,3 mm
ØD:64 mm
H:80,5 mm

Auswahl Sprühwinkel:

Angaben zum gewählten Sprühkopf:

ØE = 3,0 mm:
Durchfluß bei 1,0bar:~21 m³/h
Durchfluß bei 2,5bar:~34 m³/h
Sprühkreis Ø:~4 m

Angaben zum gewählten Sprühkopf:

ØE = 3,0 mm:
Durchfluß bei 1,0bar:~21 m³/h
Durchfluß bei 2,5bar:~33 m³/h
Sprühkreis Ø:~4 m

Angaben zum gewählten Sprühkopf:

ØE = 3,0 mm:
Durchfluß bei 1,0bar:~17 m³/h
Durchfluß bei 2,5bar:~26 m³/h
Sprühkreis Ø:~4 m

Angaben zum gewählten Sprühkopf:

ØE = 3,0 mm:
Durchfluß bei 1,0bar:~14 m³/h
Durchfluß bei 2,5bar:~23 m³/h
Sprühkreis Ø:~4 m
Eine technische Zeichnung Sprühkopf mit Schweißstutzen

Technische Daten:

ØB:40,3 mm
ØD:64 mm
H:79,5 mm

Auswahl Sprühwinkel:

Angaben zum gewählten Sprühkopf:

ØE = 2,0 mm:
Durchfluß bei 1,0bar:~11 m³/h
Durchfluß bei 2,5bar:~19 m³/h
Sprühkreis Ø:~3,5 m

Angaben zum gewählten Sprühkopf:

ØE = 2,0 mm:
Durchfluß bei 1,0bar:~11 m³/h
Durchfluß bei 2,5bar:~16 m³/h
Sprühkreis Ø:~3,5 m

Angaben zum gewählten Sprühkopf:

ØE = 2,0 mm:
Durchfluß bei 1,0bar:~10 m³/h
Durchfluß bei 2,5bar:~15 m³/h
Sprühkreis Ø:~3,5 m

Angaben zum gewählten Sprühkopf:

ØE = 2,0 mm:
Durchfluß bei 1,0bar:~11 m³/h
Durchfluß bei 2,5bar:~16 m³/h
Sprühkreis Ø:~3,5 m
Eine technische Zeichnung Sprühkopf mit Schweißstutzen

Technische Daten:

ØB:40,3 mm
ØD:64 mm
H:79,5 mm

Auswahl Sprühwinkel:

Angaben zum gewählten Sprühkopf:

ØE = 3,0 mm:
Durchfluß bei 1,0bar:~22 m³/h
Durchfluß bei 2,5bar:~36 m³/h
Sprühkreis Ø:~4 m

Angaben zum gewählten Sprühkopf:

ØE = 3,0 mm:
Durchfluß bei 1,0bar:~20 m³/h
Durchfluß bei 2,5bar:~33 m³/h
Sprühkreis Ø:~4 m

Angaben zum gewählten Sprühkopf:

ØE = 3,0 mm:
Durchfluß bei 1,0bar:~15 m³/h
Durchfluß bei 2,5bar:~24 m³/h
Sprühkreis Ø:~4 m

Angaben zum gewählten Sprühkopf:

ØE = 3,0 mm:
Durchfluß bei 1,0bar:~14 m³/h
Durchfluß bei 2,5bar:~23 m³/h
Sprühkreis Ø:~4 m
Eine technische Zeichnung Sprühkopf mit Schweißstutzen

Technische Daten:

ØB:52,3 mm
ØD:90 mm
H:118 mm

Auswahl Sprühwinkel:

Angaben zum gewählten Sprühkopf:

ØE = 2,2 mm:
Durchfluß bei 1,0bar:~28 m³/h
Durchfluß bei 2,5bar:~42 m³/h
Sprühkreis Ø:~5 m

Angaben zum gewählten Sprühkopf:

ØE = 2,2 mm:
Durchfluß bei 1,0bar:~27 m³/h
Durchfluß bei 2,5bar:~42 m³/h
Sprühkreis Ø:~5 m

Angaben zum gewählten Sprühkopf:

ØE = 2,2 mm:
Durchfluß bei 1,0bar:~20 m³/h
Durchfluß bei 2,5bar:~30 m³/h
Sprühkreis Ø:~5 m

Angaben zum gewählten Sprühkopf:

ØE = 2,2 mm:
Durchfluß bei 1,0bar:~17 m³/h
Durchfluß bei 2,5bar:~27 m³/h
Sprühkreis Ø:~5 m
Eine technische Zeichnung Sprühkopf mit Schweißstutzen

Technische Daten:

ØB:52,3 mm
ØD:90 mm
H:118 mm

Auswahl Sprühwinkel:

Angaben zum gewählten Sprühkopf:

ØE = 3,0 mm:
Durchfluß bei 1,0bar:~49 m³/h
Durchfluß bei 2,5bar:~69 m³/h
Sprühkreis Ø:~6 m

Angaben zum gewählten Sprühkopf:

ØE = 3,0 mm:
Durchfluß bei 1,0bar:~45 m³/h
Durchfluß bei 2,5bar:~67 m³/h
Sprühkreis Ø:~6 m

Angaben zum gewählten Sprühkopf:

ØE = 3,0 mm:
Durchfluß bei 1,0bar:~31 m³/h
Durchfluß bei 2,5bar:~51 m³/h
Sprühkreis Ø:~6 m

Angaben zum gewählten Sprühkopf:

ØE = 3,0 mm:
Durchfluß bei 1,0bar:~30 m³/h
Durchfluß bei 2,5bar:~49 m³/h
Sprühkreis Ø:~6 m

Anwendungsbeispiele

Spruehkopf mit Schweißverbindung von BURKHARD Group
Individuelle Sondersprühköpfe

Hier entsteht Ihr individueller Sprühkopf!

-grenzenlos in Form, Material und Lochbild-

  • Wir konstruieren nach Ihren Vorgaben
  • Wir übernehmen Ihre Konstruktion
  • Exakte Reproduktion Ihres vorhandenen Sprühkopfes mittels unseres 3D-Scanners

Anwendungsbeispiele

Sondernspruehkoepfe BURKHARD Group
Beispiele von Sonderspruehkoepfen BURKHARD Group
Beispiele von Sondersprühköpfen BURKHARD Group
BURKHARD Spruehkopf Beispiel eines Sprühkopfes
QS / Labor

Qualität mit Brief und Siegel

All unsere Arbeitsergebnisse sind durch das kontinuierliche Überwachen des Herstellprozesses jederzeit in gleicher Qualität reproduzierbar.

  • Testierte Qualität.
  • Qualitätsprüfungen mit Dokumentation und Messprotokollen.

Unsere Leistungen

  • 3D Vermessungen auch komplexer Geometrien incl. Inverse-Engineering.
  • Schliffproben – die exakteste Untersuchung mit gerichtsverwertbarer Dokumentation.
  • Härteprüfungen incl. Messprotokoll.
  • Zugkraftmessungen zeigen wie hochfest unsere Verbindungen sind.
  • Zerstörungsfreie Legierungsuntersuchungen mittels Röntgenfluoreszenzanalyse – unsere Dienstleistung auch vor Ort.
  • Unser Unternehmen ist nach DIN ISO 9001: 2015 zertifiziert.
  • Alle Qualitätsuntersuchungen auf Wunsch mit kompletter Dokumentation.
  • Unsere Sprühkugeln entsprechen der EG-Verordnung 1935 / 2004

Anwendungsbeispiele

Ein Mitarbeiter arbeitet an einer modernen Maschine zur Qualitätsicherung von BURKHARD Sprühköpfen in einer Werkstatt
Qualitätssicherung bei Sprühköpfen BURKHARD Group
Qualitätskontrolle der Sprühköpfe BURKHARD Group
Keyence Vermessung BURKHARD Spruehkopf
FaroArmVermessung bei Spruehkopf BURKHARD

Übersicht

Die Leistungen der BURKHARD Sprühkopf auf einen Blick

Eigenschaften

  • Vielfältig einsetzbar
  • Perfekte Reinigung CIP – Clean In Place
  • Beste Qualität
  • Einfachste Anwendung

Leistungen

  • 100% Eigenfertigung „Made in Bavaria“
  • Kurze Lieferzeiten
  • Produkttest auf eigenem Prüfstand
  • Hochwertiges Standardmaterial 1.4404 und 1.4571

Flexibilität

  • Standardgrößen ab Lager lieferbar
  • Sonderkonstruktionen
  • Verschiedenste Materialien
  • Keine Mindestabnahme
  • Ständige Neuentwicklungen
  • Eigener Vertrieb
  • Weltweite Distribution

Qualität

  • Zertifiziert nach DIN ISO 9001:2015
  • Zertifiziert nach CQI-9
  • EG-VO 1935/2004
  • 100% geprüfte Qualität

Referenzen

  • Behälterbau
  • Nahrungsmittelindustrie
  • Pharmazie
  • Medizintechnik
  • Maschinen- und Anlagenbau
  • Etc.

Ihre Vorteile…

100% Eigenfertigung

Für maximale Flexibilität und kurze Lieferzeiten.

Wir fertigen bereits ab einem Werkstück

Prototypen, Einzel- und Spezialanfertigungen sind unser Metier.

Konsequente Kunden-Orientierung

Mit dem Lösen von Herausforderungen sind wir gewachsen.

Voll reproduzierbarer Herstellprozess

Damit verfügen Sie jederzeit über identische Produkte.

Präzise bis ins kleinste Detail

Der Einsatz von relevanten Mess- und Prüfverfahren für ein exaktes Ergebnis.

Qualität – Made in Bavaria

Bereits 2011 erhielten wir unsere erste Zertifizierung. Doch unser Ziel ist es nicht, der ISO-Norm zu genügen, sondern unsere eigenen, deutlich höheren Qualitätsstandards zu erfüllen.

Wir arbeiten auch nach den anspruchsvollen Standards von CQI-9. Diese Bewertungsgrößen hat die AIAG für Lieferanten in der Wärmebehandlung ausgearbeitet.

Vor diesem Hintergrund erfolgt auch die kontinuierliche innerbetriebliche Weiterbildung, um unsere Teams fachlich und qualitativ immer auf dem neuesten Stand zu halten.

DMSZ Zertifikat

Starten Sie mit uns ein Projekt

Sie liefern uns Ihre Anforderung – wir liefern Ihnen eine Lösung! Hinterlassen Sie uns einfach über nebenstehendes Formular Ihre Idee zu Ihrem Wunschprodukt.

Mit unserer langjährigen Erfahrung erarbeiten wir gemeinsam mit Ihnen die beste Herangehensweise und eine passende Lösung.

Unser Team und unser leistungsfähiger Maschinenpark sind jeglicher Herausforderung gewachsen. Wir bieten Ihnen ein Ergebnis, das weit über den herkömmlichen Standards liegt.

Schreiben Sie uns jetzt an. Sie erhalten umgehend eine fachspezifische Beratung aus unserem Hause.
